890,000₫

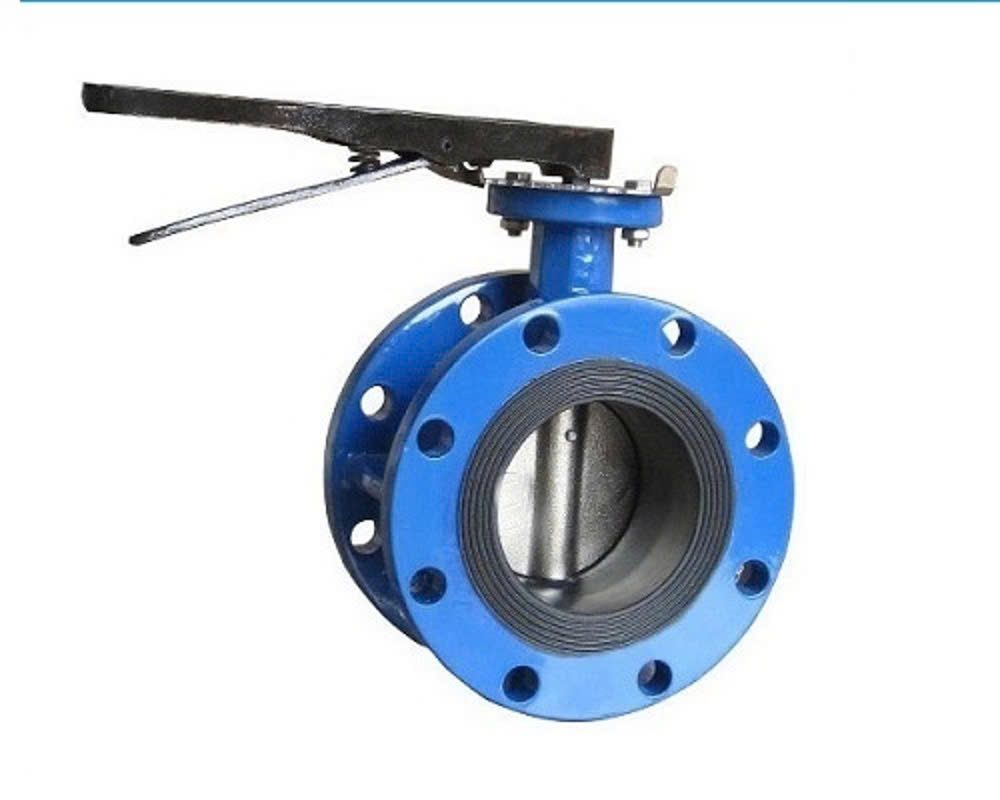

Van cánh bướm mặt bích hay được gọi là van bướm hai mặt bích bởi chúng được thiết kế 2 mặt bích trên thân van để kết nối vói đường ống. Với những ứng dụng tuyệt vời cho hệ thống dầu khí, nước sạch, phòng cháy chữa cháy,…Vạy van có đặc điểm cấu tạo như thế nào? Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.
TỔNG QUÁT NỘI DUNG CHÍNH
Van cánh bướm mặt bích cũng tương tự với các dòng van bướm khác thường dùng để khóa hoặc mở ra dòng chảy từ đường ống. Van bướm này được vận hành theo cách tay quay hộp số có kết nối cố định qua ty van với đường ống hình dạng mặt bích.
Van bướm mặt bích là sử dụng tại hệ thống đường ống để đóng/ mở hoặc điều tiết dòng chảy. Cách thức vận hành được thông qua việc điều khiển cánh bướm xoay theo cách điều chỉnh góc độ khác nhau. Cánh van có hình dạng đĩa được thiết kế gắn chặt vào ty van. Giúp ép chặt bộ phận này vào vòng đệm cao su đã cố định đúc sẵn trong thân van.
Van bướm 2 mặt bích là sản phẩm được thiết kế với hai mặt bích kèm theo và gắn chặt lên phần thân của van bướm. Ngoài ra, vật liệu này cũng có những cách kết nối thông dụng khác như Wafer hoặc Lug.
Van thường có những tên gọi như:
– Van bướm hai mặt bích.
– Van bướm lắp mặt bích.
– Van bướm dạng hai mặt bích.
– Van bướm kiểu lắp bích.
– Van bướm mặt bích.
Van có thông số cơ bản như sau:
– Van bướm mặt bích
– Thân: Inox, Gang, Thép
– Trục, đĩa: Inox, thép
– Gioăng đệm: Inox, Cao su
– Kích thước: DN100 – DN500
– Áp lực: PN10 – PN16 – PN25
– Kiểu lắp: Lắp bích
– Nhiệt độ: -5ºC ~ 150ºC
– Tiêu chuẩn bích: JIS – DIN – BS
– Môi trường: Nước, Chất lỏng, dầu, xăng, khí.
– Bảo hành: 12 tháng
– Giấy tờ: Hóa đơn – CO CQ đầy đủ
– Tình trạng: Hàng có sẵn
– Liên hệ: 096 848 9899
Tương tự như các dòng van bướm khác, van bướm mặt bích được cấu tạo từ các bộ phận sau:
– Thân van được thiết kế với 2 mặt bích theo tiêu chuẩn để kết nối với đường ống.
– Đĩa van thực hiện thao tác đóng mở để cho phép hoặc ngăn chặn dòng lưu chất đi qua van.
– Trục/ty van với chức năng truyền động và liên kết giữa các bộ phận của van bướm.
– Gioăng làm kín giúp hạn chế sự rò rỉ lưu chất.
– Bộ điều khiển được lắp đặt để điều khiển van đóng mở trực tiếp hoặc vận hành từ xa.
Ngoài ra còn có các chi tiết khác như bulong, đệm đàn hồi,… để liên kết các bộ phận của van bướm.
Cách thức vận hành van bướm mặt bích như sau: Van đóng kín khi ở góc độ mở 0°, khi đó dòng chảy trong đường ống được ngưng hoàn toàn. Và ngược lại, nếu van ở góc mở 90° tức là được mở hoàn toàn. Lúc này đĩa van bướm được nằm vị trí song song cùng dòng chảy và lượng dòng chảy qua ống đạt tối đa.
Ngoài ra, để giúp cho dòng chảy được điều tiết giảm dần, bạn có thể mở đĩa van theo những góc độ điều chỉnh để tự do điều tiết lưu lượng nước chảy qua hệ thống. Tuy nhiên, nhà sản xuất các dòng sản phẩm này khuyên khách hàng không nên mở tại góc độ dưới 90° vì sẽ làm giảm tuổi thọ của van khi sử dụng.
Kích thước van: DN50 – DN1000
Chất liệu van: làm từ gang, thép, inox,…
Kiểu lắp: lắp theo tiêu chuẩn mặt bích Jis10k, BS, DIN.
Kiểu điều khiển: vận hành bằng tay quay, tay gạt, mô tơ điện hoặc sử dụng bộ điều khiển khí nén.
Nhiệt độ: thích hợp nhất trong điều kiện từ -10 độ C – 300 độ C
Áp suất làm việc: ổn định tại 10ar, 16bar, 25bar.
Môi trường: phù hợp với môi trường nước, khí, hơi nóng hoặc có chứa hóa chất, xăng dầu,…
Xuất xứ: các nước phát triển về công nghệ như Hàn Quốc, Malaysia, Đài Loan,…
Kích thước van: DN50 – DN300.
Chất liệu van: đầy đủ với inox, gang, nhựa,…
Điều khiển: bằng tay gạt
Kiểu hoạt động: thao tác đóng mở theo 1 góc dễ dàng
Kiểu lắp: lắp mặt bích.
Áp lực làm việc: đa dạng từ PN10, PN16, PN25.
Nhiệt độ làm việc: phù hợp nhất ở điều kiện từ -10 độ C – 180 độ C.
Môi trường làm việc: thích hợp trong môi trường nước sạch, nước thải hoặc môi trường ăn mòn, chứa dung dịch và hóa chất,…
Xuất xứ: thương hiệu sản xuất sản phẩm tại Đài Loan, Hàn Quốc, các nước Châu Âu…
Bảo hành: sản phẩm được bảo hành kéo dài 12 tháng.
Kích cỡ sản phẩm: đa dạng mẫu mã từ DN50 – DN2000
Chất liệu: van bướm mặt bích được làm từ gang, inox, nhựa …
Kiểu lắp: mặt bích tiện lợi
Điện áp: sử dụng nguồn điện áp từ 220V – 380V
Nhiệt độ làm việc: phù hợp nhất trong điều kiện từ 0 – 200 độ C
Môi trường làm việc: thích hợp ở môi trường nước, khí, hơi, dung dịch hoặc có chứa hóa chất,…
Xuất xứ: các quốc gia như Đài Loan, Hàn Quốc, Malaysia…
Bảo hành: thời hạn bảo hành được kéo dài trong 12 tháng.
Kích cỡ van: DN50 – DN600
Chất liệu van: Chất liệu sản xuất van bướm mặt bích là gang, gang dẻo, inox
Nhiệt độ làm việc: ổn định nhất là từ -20 – 80 độ C
Áp lực làm việc: chịu được áp lực tốt nhất trong khoảng từ PN10 – PN16 (hoặc PN20).
Tiêu chuẩn: van bướm được sản xuất theo tiêu chuẩn quốc tế như ANSI, JIS, DIN.
Kiểu hoạt động: vận hành bằng thao tác tác động đơn hoặc tác động kép.
Xuất xứ: các nước chủ yếu sản xuất là Đài Loan và Hàn Quốc.
Bảo hành: van bướm có thời gian bảo hành được kéo dài trong vòng 12 tháng.
– Tiêu chuẩn sản xuất của sản phẩm này được cấp phép từ các đơn vị uy tín tại Châu Âu. Điều này giúp cho việc lựa chọn vật liệu cũng như lắp đặt, thay thế, sửa chữa bảo dưỡng trở nên dễ dàng hơn.
– Có đa dạng kích thước van bướm để phù hợp với nhiều loại công trình của bạn. Dù cho đường ống có kích thước lớn như nào vẫn có van bướm đáp ứng tốt nhu cầu sử dụng của bạn.
– Kết nối đảm bảo chắc chắn, hoạt động tự động ổn định. Từ đó giúp cho van lắp đặt đơn giản trong các hệ thống có độ cao lớn mà không cần tốn quá nhiều thời gian và chi phí bảo trì.
– Do van được áp dụng phổ biến tại các hệ thống lắp đặt có đường kính lớn nên trọng lượng và thiết kế của van khá cồng kềnh và nặng nề.
– Nếu bạn dùng van bướm với chức năng để điều tiết thì cánh gạt rất nhanh hỏng. Và điều đó càng trở nên khó khăn hơn khi đặt ở vị trí cao khiến việc thay thế linh kiện gặp nhiều trở ngại.
Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là tổng kho van công nghiệp lớn nhất hiện nay. Chúng tôi là địa chỉ quen thuộc và tin cậy của phần lớn đơn vị nhà thầu, đơn vị bảo trì và đơn vị thương mại. Mua hàng tại Cơ Điện Shinko quý khách sẽ được đảm bảo:
– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist, với hàng nhập khẩu. Đầy đủ chứng chỉ xuất xưởng, chứng chỉ chất lượng với hàng trong nước
– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc
– Chính sách giá tốt, hoa hồng hấp dẫn
– Bảo hành 12 tháng tận tình
– Đổi trả linh hoạt trong vòng 7 ngày
– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.
CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO
VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội
Tell: 0968489899 | Email: codienshinko@gmail.com
VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM
VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa
096.848.9899 0972.931.521
