Cách lắp đặt van bướm

Cách lắp đặt van bướm như thế nào để nhanh chóng hiệu quả mà lại dễ hiểu nhất? Để hiểu rõ về những nội dụng trên mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.

Khái niệm van bướm.

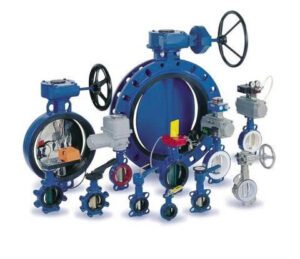

Van bướm – Butterfly valve là thiết bị được gắn vào hệ thống đường ống có chức năng sử dụng để điều tiết lưu chất đi qua van. Van bướm thường có kích thước lớn và dùng cho các đường ống từ 40A – 500A. Đặc biệt cánh bướm tại  cửa van có thể xoay 90 độ đóng/mở hoàn toàn hoặc theo gốc độ khác nhau

Việc vận hành van bướm khá là dễ dàng. Chung ta dùng tay gạt, tay quay hay còn gọi là vô lăng. Tác động trực tiếp xuống phần đĩa van có thể quay 90 độ trong phạm vi của gioăng làm kín bằng cao hoặc tép lông. Bình thường thì van sẽ mở/đong hoàn toàn đía van nằm song song với trục chính giữa. Tùy vào nhu cầu người sử dụng có thể điều chỉnh góc độ mở đến 45 độ nằm vuông góc với trục van.

Vai trò của van bướm trong hệ thống đường ống.

Cũng tương tự như các dòng van công nghiệp khác. Van bướm là một thiết bị quan trọng được lắp đặt trực tiếp trên đường ống vận chuyển lưu chất. Được thiết kế với khả năng điều khiển đóng/ mở nhanh chóng. Thiết bị này hiện đang là một trong những sản phẩm chủ lực giúp quá trình điều tiết dòng chảy diễn ra vô cùng chuẩn xác. Giúp quá trình sản xuất công nghiệp trở nên thuận tiện hơn rất nhiều.

Với vẻ ngoài độc đáo, khả năng chịu lực, chịu nhiệt và chống ăn mòn vượt trội. Khả năng điều tiết vô cùng chuẩn xác. Thiết bị van bướm luôn là lựa chọn ưu tiên của nhiều người tiêu dùng khi quyết định sử dụng trong bất kỳ hệ thống vận chuyển lưu chất nào.

Ngoài ra, để thuận tiện cho quá trình vận hành. Thiết bị van bướm còn được đóng/ mở bằng nhiều hình thức từ thủ công đến tự động như tay gạt, tay quay, điều khiển điện. Điều khiển khí nén… giúp các hệ thống sản xuất có thể vận hành dễ dàng theo kiểu tự động hóa.

Ứng dụng của van bướm.

Van bướm dường như trở thành một trong những thiết bị van công nghiệp cơ bản nhất và giữ vai trò không thể thiếu trong hầu hết các hệ thống, lĩnh vực. Một số ứng dụng tiêu biểu của thiết bị này là:

– Giữ vai trò quan trọng trong các hệ thống cấp thoát nước, xử lý nước thải…

– Ứng dụng trong các hệ thống chữa cháy.

– Ứng dụng trong các nhà máy thủy – nhiệt điện…

– Ứng dụng trong các nhà chế biến thực phẩm, nước đóng chai…

– Ứng dụng trong các hệ thống – dây chuyền vận chuyển lưu chất cung cấp cho các hệ thống sản xuất.

– Ứng dụng trong các hệ thống khí nén, hơi nóng…

– Ứng dụng trong các nhà máy hóa chất.

– Ứng dụng trong các nhà máy luyện kim.

– Ứng dụng trong các hệ thống thủy lợi. Tưới tiêu, chăn nuôi gia súc, nuôi trồng thủy sản…

– Ứng dụng trong các hệ thống khai khoáng, lọc hóa xăng dầu…

– Ứng dụng trong ngành đóng tàu, hàng hải…

Cách lắp đặt van bướm đơn giản chính xác nhất.

Có nhiều hình thức khác nhau được sử dụng để lắp đặt van bướm như mặt bích, wafer, plug… Đặc điểm chung của những phương thức này là đều mang đến khả năng kết nối bền vững cho hệ thống. Không bị rò rỉ lưu chất hay xảy ra các rung chấn mạnh, tiếng ồn lớn khi vận hành. Ngoài ra còn dễ dàng tháo lắp khi cần thực hiện các thao tác vệ sinh, bảo trì thiết bị định kỳ.

Việc lắp đặt các thiết bị van bướm chính xác, đúng kỹ thuật sẽ giúp van sử dụng được lâu dài. Ít xảy ra các sự cố hư hỏng. Tiết kiệm được nhiều chi phí bảo trì và mang đến năng suất vận hành cao.

Để giúp quý khách hàng có thể dễ dàng hơn trong việc lắp đặt. Sau đây, chúng tôi sẽ hướng dẫn các bước lắp đặt chi tiết van bướm đơn giản, chính xác nhất.

Chuẩn bị dụng cụ và vật tư cần thiết.

Trước khi tiến hành lắp đặt thiết bị van bướm. Chúng ta cần phải tiến hành chuẩn bị đầy đủ thiết bị để giúp quá trình lắp đặt trở nên nhanh chóng và vận hành tối ưu hơn. Các vật dụng không thể thiếu trong quá trình lắp đặt như sau:

– Van bướm: Chúng ta phải lựa chọn được một sản phẩm phù hợp với nhu cầu sử dụng và đáp ứng được các thông số kỹ thuật của hệ thống sử dụng như về kích thước, áp lực, nhiệt độ, khả năng chống ăn mòn…

– Ống dẫn: Đây là một loại phụ kiện khá quan trọng. Thường được sản xuất từ chất thép, inox, gang… và thiết kế rỗng bên trong.

– Mặt bích: Là loại phụ kiện liên kết, có chức năng kết nối van và đường ống lại với nhau thành một thể thống nhất. Chúng được sản xuất theo nhiều tiêu chuẩn quốc tế như JIS, DIN, BS, ANSI…

– Gioăng làm kín: Sản xuất từ những loại vật liệu có tính đàn hồi cao như NBR, EPDM, PTFE. Thường được sử dụng để đệm vào vị trí kết nối giữa các mặt bích. Để giúp thiết bị vận hành êm ái. Không bị rò rỉ lưu chất hay rung lắc trong quá trình sử dụng.…

– Bu lông: Được sử dụng để luồng qua các lỗ bu lông trên mặt bích. Nhằm kết nối mặt bích ống và mặt bích van lại với nhau.

– Cờ lê, tua vít, mỏ lết: Dùng để vặn siết các loại ốc vít, bu lông, đinh tán…

– Giá đỡ: Dùng để cố định vị trí của van và đường ống.

– Máy hàn: Sử dụng để hàn mặt bích vào trong đường ống.

Kiểm tra thiết bị, đường ống trước khi lắp đặt.

Dưới đây là một số bước quan trọng bạn cần thực hiện trước lắp đặt van. Điều này giúp quá trình lắp đặt của bạn diễn ra nhanh chóng và hiệu quả hơn. Không xảy ra các sự cố gián đoạn:

– Vệ sinh sạch sẽ đường ống để loại bỏ các loại rác thải, cặn bẩn, tạp chất có trong ống. Quá trình này sẽ giúp hệ thống trở nên sạch sẽ. Không làm ảnh hưởng đến chất lượng lưu chất vận chuyển và không làm kẹt hở mối nối.

– Kiểm tra cẩn thận thiết bị van bướm cả bên trong lẫn bên ngoài xem có bất kỳ thiếu sót nào không. Có bị trầy xước hay các mảnh vỡ chi tiết bên trong. Sau đó làm sạch các loại bụi bẩn dính trên van trước khi lắp.

– Sau đó kiểm tra lại một lần nữa xem các thông số kỹ thuật của van (áp lực, nhiệt độ, khả năng chống ăn mòn, oxy hóa, chất liệu, kích thước…) có phù hợp với môi trường sử dụng hay không.

– Lựa chọn vị trí lắp đặt van phải thông thoáng và có không gian vừa đủ cho thiết bị hoạt động.

Tiến hành lắp đặt van bướm.

Nhìn chung, các dòng van bướm có thiết kế tương đối đặc biệt. Vì vậy mà các phương thức lắp đặt của chúng cũng có một số điểm khác so với các dòng van công nghiệp khác. Ba kiểu lắp đặt được sử dụng chủ yếu ở dòng van này là: Van bướm mặt bích, van bướm wafer, van bướm plug.

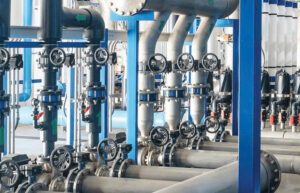

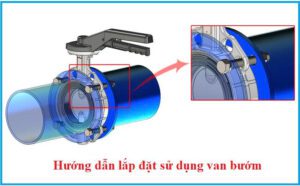

Cách lắp đặt thiết bị van bướm dạng wafer.

– Khoảng cách giữa hai đường ống được sử dụng để lắp đặt van có thể lớn hơn van từ 1 – 2 ly.

– Thực hiện hàn kín hai mặt bích rỗng vào trong hai đường ống chờ.

– Đặt van bướm tay gạt hoặc tay quay tạm thời vào giữa hai mặt bích ống, có thể sử dụng hai bu lông để giữ van không bị rời khỏi vị trí, hoặc sử dụng giá đỡ để cố định vị trí cho van.

– Đệm gioăng bằng vật liệu đàn hồi ngay tại vị trí tiếp xúc giữa các mặt bích.

– Giữ van tại vị trí giữa hai mặt bích sau đó luồng tất cả bu lông qua các lỗ bu lông của hai đường ống.

– Thực hiện vặn siết các bu lông thật chắc chắn để ép chặt van bướm ở giữa, tránh làm van bị xô lệch vị trí.

– Sau khi thực hiện, có thể chạy thử thiết bị để kiểm tra kết quả lắp đặt. Nếu không có bất kỳ rung lắc hay rò rỉ nào xảy ra, có thể đưa van vào hoạt động chính thức.

– Thực hiện bôi trơn các khớp vận hành để không bị gỉ sét. Tránh ảnh hưởng đến hoạt động của thiết bị.

Cách lắp đặt thiết bị van bướm mặt bích.

– Tiến hành hàn kín hai mặt bích rỗng vào trong hai đường ống chờ.

– Sau đó đặt van bướm mặt bích vào khoảng trống được tạo ra giữa hai đường ống theo đúng chiều được ký hiệu trên thân van. Đảm bảo các lỗ bu lông của mặt bích ống phải nằm trùng với lỗ bu lông trên vành mặt bích van.

– Cố định vị trí của van và ống bằng giá đỡ.

– Đệm một miếng gioăng bằng chất liệu đàn hồi vào vị trí tiếp xúc giữa chúng.

– Sau đó luồng các bu lông qua tất cả các lỗ bu lông trên vành mặt bích.

– Thực hiện vặn siết bu lông cho thật chắc chắn. Lưu ý thực hiện nhẹ nhàng và đúng cách để tránh làm xô lệch vị trí của mặt bích và gioăng bên trong.

– Kiểm tra lại mối nối, nếu chúng mang đến khả năng chắc chắn và không có khe hở, có thể đưa van vào chạy thử.

– Trong quá trình chạy thử nếu không có bất kỳ vấn đề nào như rò rỉ hay rung lắc. Điều này đồng nghĩa với việc van đã được lắp đặt thành công và có thể đưa vào hoạt động chính thức.

– Thực hiện tra dầu bôi trơn vào các khớp nối để đảm bảo thiết bị không bị gỉ sét hay cứng khớp sau một thời gian sử dụng.

Cách lắp đặt thiết bị van bướm dạng plug.

– Cũng tương tự như các kiểu lắp đặt khác, trước khi tiến hành lắp van bướm dạng plug, cần thực hiện hàn hai mặt bích rỗng vào hai đầu ống.

– Sau đó đặt van vào giữa hai mặt bích, dùng giá đỡ hoặc bu lông để cố định vị trí tạm thời cho van.

– Chèn gioăng vào giữa vị trí tiếp xúc của van và mặt bích ống.

– Van bướm plug được thiết kế các tai bích xung quanh thân van. Thực hiện luồng bu lông qua tất cả tai bích này cũng như các lỗ bu lông của mặt bích ống.

– Vặn siết tất cả bu lông cho thật chắc chắn, tránh tạo ra khe hở giữa các mặt bích.

– Thực hiện chạy thử thiết bị để kiểm tra xem van có bị rò rỉ, rung lắc hay ồn hay không thì có thể đưa vào hoạt động chính thức.

Một số lưu ý khi thực hiện lắp đặt van bướm.

Trong quá trình lắp đặt, cần ghi nhớ một số lưu ý dưới đây để đảm bảo mang đến khả năng kết nối chắc chắn nhất:

– Trước khi lắp đặt cần thực hiện vệ sinh sạch sẽ đường ống và van để tránh làm dơ hệ thống. Đồng thời ngăn chặn các loại rác thải, cặn bẩn không làm kẹt mối nối lắp đặt.

– Với dòng van vận hành thủ công như tay gạt, tay quay cần lắp đặt ở những vị trí thông thoáng. Gần tầm tay người sử dụng để thuận tiện cho việc vận hành.

– Với những dòng van tự động như van điện, van khí nén thì vị trí lắp đặt sẽ linh hoạt hơn. Có thể đặt ở những nơi trên cao, dưới sâu, xa tầm với nhờ chức năng điều khiển từ xa.

– Van có thể lắp đặt theo nhiều hướng khác nhau. Tuy nhiên, tốt nhất nên lắp van theo chiều đứng. Tuyệt đối không nên lắp đặt theo chiều lộn ngược.

– Trong quá trình vặn siết ốc vít, thực hiện vặn siết chắc chắn nhưng dùng lực vừa đủ. Tránh làm xô lệch vị trí của gioăng bên trong vì điều này có thể làm cản trở dòng chảy. Thậm chí là rò rỉ lưu chất ra bên ngoài.

– Khi thực hiện lắp đặt van trực tiếp vào một thiết bị khác. Nên lắp đặt thêm một đoạn ống nhỏ giữa hai thiết bị này nhằm tạo không gian vừa đủ cho đĩa van thuận tiện đóng mở.

Những lưu ý khi sử dụng và bảo dưỡng van bướm.

Dưới đây là một số lưu ý khi sử dụng và bảo trì thiết bị này mà bạn cần ghi nhớ:

– Đóng/ mở van đúng kỹ thuật. Đúng hướng và dùng lực vừa đủ để tránh làm ảnh hưởng đến chức năng vận hành chính xác của van.

– Lau chùi thường xuyên để giữ van bướm luôn sạch sẽ. Không bị nhiễm bụi, nhiễm nước hay oxy hóa bởi các tác nhân môi trường.

– Thường xuyên tra dầu bôi trơn vào các khớp nối và các vị trí chuyển động để tránh xảy ra tình trạng gỉ sét.

– Bảo trì thiết bị định kỳ 6 tháng/ lần để vệ sinh van và kiểm tra những hư hỏng tiềm ẩn bên trong thiết bị.

– Đối với những thiết bị nhiều năm không sử dụng. Cần tháo lắp toàn bộ chi tiết để kiểm tra. Những bộ phận bị xuống cấp cần phải được thay thế ngay lập tức.

– Van bướm thực hiện vai trò điều tiết lưu lượng vô cùng chuẩn xác. Nhưng chúng ta không nên quá lạm dụng chức năng này vì có thể làm đĩa van nhanh hỏng.
