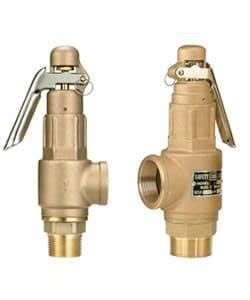

Van an toàn dn50 là dòng van có kích thước DN50 tương đương với 2 inch và phi 60. Phần lớn các sản phẩm van an toàn DN50, sẽ được lắp đặt lên hệ thống thông qua kiểu lắp ren hoặc lắp bích. Vậy van có cấu tạo và thông số kỹ thuật như thế nào? mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.
Van an toàn (Safety Valve) thường được lắp đặt trong các bồn chứa chất lỏng hoặc chất khí để điều chỉnh áp suất luôn ở mức độ ổn định. Hạn chế nguy cơ cháy nổ hay các sự cố khác có thể xảy ra gây nguy hiểm. Đây là một trong những thiết bị cực kỳ quan trọng ở các hệ thống nồi hơi để kiểm soát áp suất đầu vào một cách hiệu quả nhất.
Van an toàn ren được kết nối vào đường ống thông qua mối nối ren. Đây cũng là dạng kết nối phổ biến của các thiết bị van công nghiệp bởi có thể cố định trực tiếp vào đường ống dễ dàng, việc tháo lắp khi cần thiết cũng được thực hiện nhanh chóng. Dạng kết nối này của van an toàn thường phù hợp trên các hệ thống đường ống có kích thước vừa và nhỏ.
– Những ký hiệu kích thước tương đương với DN50: Phi 60, 2 inch, 60.33 mm
– Lựa chọn về vật liệu chế tạo thân van: Gang dẻo, thép, đồng thau,…
– Áp suất đầu vào (hay áp suất hệ thống): 10 bar, 16 bar, 20 bar,…
– Phạm vị điều chỉnh ngưỡng xả áp: Từ 0.4 bar đến 90% độ lớn áp suất đầu vào
– Phạm vị nhiệt độ làm việc: -20℃ đến 290℃ (tùy theo chủng loại)
– Lựa chọn kiểu lắp đặt van: Lắp ren hoặc lắp bích
– Loại lưu chất làm việc: Hơi nóng, nước, hòa chất,…
– Nhà sản xuất: Samyang, Yoshitake, YNV,…
– Nguồn gốc sản phẩm: Đài Loan, Nhật Bản, Trung Quốc,…

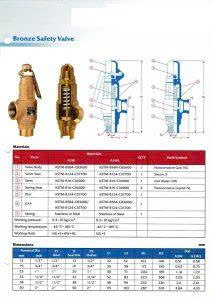

– Thân van: Thân van được làm bằng các vật liệu: Inox, thép, gang. Đầu kết nối thân van được đúc với dạng mặt bích.
– Vít điều chỉnh: Là bộ phần điều chỉnh áp xuất. Cài đặt mức áp xuất theo yêu cầu của hệ thống.
– Trục van: Trục van là bộ phận kết nối với đĩa van và tay giật + vít điều chỉnh/
– Lò xo: Được lồng bên ngoài trục van, tạo nên lực ép để giữ ở trạng thái đóng van và tự động đóng lại sau quá trình mở van xả áp.
– Đầu vào: Đầu vào là nơi lưu chất hoặc khí đi vào bên trong van.
– Đầu ra: Là cửa dẫn lưu chất hay khí quá áp được xả ra ngoài.
– Tay giật: Đây là bộ phận giúp người sử dụng mở van và đóng lại tùy ý muốn mà không cần thông qua mức cài đặt.
Đối với van an toàn bằng đồng, chúng làm việc vô cùng đơn giản. Quá trình làm việc dựa hoàn toàn vào áp lực làm việc của dòng chảy. Khi hệ thống dòng chảy có áp lực làm việc trung bình. Dòng chảy vẫn đi qua van bình thường và van vẫn đang ở chế độ đóng.
Khi hệ thống làm việc mang theo áp lực cao, áp lực này khi đi qua van an toàn đòng DN15. Chúng đẩy đĩa van lên cao và dòng lưu chất bị thoát ra ngoài. Vốn dĩ van có thể mở ra là do áp lực làm việc của dòng lưu chất đang cao hơn áp lực làm việc của van an toàn được cài sẵn.
– Hệ thống đầu đốt siêu tốc
– Hệ thống nồi hơi hoặc trống hơi
– Hệ thống hóa chất hoặc lọc hóa dầu
– Hệ thống chế biến, sản xuất thực phẩm
– Một số loại máy có công dụng hâm nóng
– Hệ thống PCCC
– Hệ thống khí hơi ở các quán ăn, nhà hàng,…
– Lắp van theo đúng chiều mũi tên được ký hiệu trên thân van. Thiết bị cần được đặt tại mặt phía trên của ống với hướng thẳng lên. Không được đặt nằm ngang, nằm nghiêng hay quay đầu xuống phía dưới vì sẽ mang đến hiệu quả làm việc không chính xác.
– Vị trí lắp đặt cần thông thoáng. Diện tích đủ để van hoạt động cũng như thuận tiện cho quá trình tháo lắp thiết bị để kiểm tra, bảo trì.
– Đối với dòng van nối ren, cần bôi một lớp keo tan tại các đầu ren. Đối với dòng van mặt bích thì cần đệm một miếng gioăng làm kín tại các vị trí kết nối để ngăn chặn rò rỉ hiệu quả.
– Có thể lắp đặt kèm theo các thiết bị khác như van cổng, van bướm, van 1 chiều, van bi… để dễ dàng kiểm soát lưu chất trong đường ống. Từ đó thuận tiện cho van an toàn hoạt động hơn.
– Sau khi lắp đặt van, nên thực hiện chạy thử thiết bị để kiểm tra xem quá trình lắp đặt đã thực hiện đúng hay chưa. Nếu có bất kỳ vấn đề nào thì có thể kịp thời chỉnh sửa, tránh xảy ra lỗi trong quá trình hoạt động chính thức.
– Không được lắp đặt van an toàn ở phía dưới đường ống hơi nước vì khi hơi nước bị ngưng tụ thì nước sẽ lấp đầy chỗ nối van. Từ đó ảnh hưởng đến quá trình hoạt động của thiết bị, thậm chí là xảy ra các sự cố hư hỏng.
– Van an toàn cũng gặp nhiều lỗi khi người vận hành cài đặt sai áp lực. Áp suất làm việc cho van an toàn điều này sẽ khiển van an toàn bị hư hỏng. Hoặc khi tìm mua van an toàn có mức áp không đáp ứng được các hệ thống, thiết bị.
– Cách khắc phục: lựa chọn loại van an toàn có mức áp lực, áp suất đáp ứng với hệ thống, khi cài đặt cần có đồng hồ đo áp để xác định được đúng áp suất hoạt động và cài đặt một cách chính xác nhất.
– Trong quá trình sử dụng van an toàn phần thân van có thể gặp nhiều sự cố khiển thân van hư hỏng nứt vỡ như bị va đập mạnh với các vật thể khác. Áp suất, áp lực trong hệ thống vượt quá mức chịu đựng của van an toàn khiển van bị hư hỏng. Phần thân van an toàn sau thời sử dụng cũng bị bong tróc các lớp sơn chống ăn mòn khiến van gỉ sét.
– Khắc phục: trong trường hợp van an toàn hư hỏng quá nặng như vỡ, nứt thân van thì tốt nhất nên thay thế loại van an toàn mới. Còn nếu van chỉ bị những ảnh ở bề mặt thân van có thể làm sạch thân van sau đấy sơn phủ lớp sơn chông gỉ sét và ăn mòn.
– Lỗi van an toàn bị hư hỏng các bộ phận nằm bên trong thân van. Sử dụng van trong thời gian dài sẽ khiến các bộ phận bên trong thân van bị hư hỏng như rỉ sét lò xo, piston, đĩa trục khiến van bị kẹt và không xả được các lưu chất ra bên ngoài hệ thống, thiết bị.
– Cách khắc phục: Thay thế các bộ phận hư hỏng bên trong bằng các bộ phận mới nếu các bộ phận thân van hư hỏng quá nhiều có thể thay thế thành van an toàn mới.
