Van bướm shinyi là một trong những dòng sản phẩm của van ShinYi được ưa chuộng nhất trên thị trường hiện nay với số lượng sản phẩm bán ra luôn thuộc top hàng đầu. Vậy sản phẩm có thông số và cấu tạo như thế nào mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.
Van bướm (Butterfly Valve) là loại van công nghiệp dùng để đóng, mở hoặc tiết lưu dòng chảy trong đường ống bằng cách xoay một đĩa van hình tròn quanh một trục cố định. Tên gọi “van bướm” xuất phát từ hình dạng của đĩa van trông giống như cánh bướm khi hoạt động.
Trong thị trường van công nghiệp sôi động. Van bướm Shinyi luôn chiếm được lòng tin của khách hàng nhờ những ưu điểm vượt trội:
– Thiết kế tối ưu: Thân van nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt và bảo trì. Đĩa van được thiết kế để giảm thiểu tổn thất áp suất.
– Vật liệu cao cấp: Sử dụng các loại vật liệu như gang cầu cao cấp đảm bảo khả năng chống ăn mòn và chịu áp lực tốt.
– Ứng dụng PCCC đặc biệt: Các dòng van bướm tín hiệu điện Shinyi là lựa chọn bắt buộc cho nhiều hệ thống PCCC hiện đại.

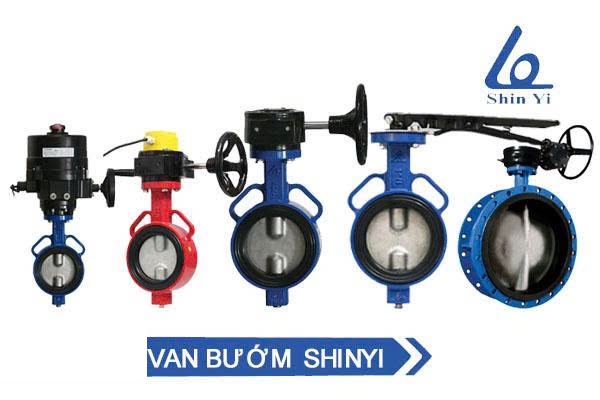

Hãng chế tạo rất nhiều loại van và cũng có thể sử dụng cho nhiều dạng đường ống khác nhau. Với mỗi dạng kích cỡ đường ống thì sẽ có loại van bướm phù hợp để sử dụng. Dưới đây là các dải kích thước của van bướm shinyi:
– Van bướm tay gạt trục đối xứng: DN50 ~ DN150
– Van bướm tay quay trục đối xứng: DN 50 ~ DN 600
– Van bướm mặt bích trục đối xứng: DN350 ~ DN600
– Van bướm tín hiệu điện: DN50 ~ DN300
– Van bướm động cơ điện: DN50 ~ DN300

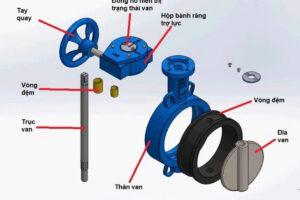

Van bướm được cấu tạo bởi 05 thành phần chính: Thân van. Vòng đệm. Lá van (đĩa van). Ty van và tay van.
– Thân van: Được đúc từ gang cầu FCD450. Hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm.
– Vòng đệm: Sản xuất từ cao su EPDM độ bền cao, được đúc sẵn cố định vào thân van, phù hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.
– Lá van: Dạng đĩa tròn được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải.
– Ty van: Sản xuất từ Inox 304/316/420, gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.
– Tay van: Sẽ có dòng ta gạt và tay quay. Bộ phận này được sản xuất từ thép, gắn cố định vào thân trên của van bằng bu lông và đai ốc. Bên dưới có đĩa răng bằng inox giúp cố định tay gạt sau khi đóng mở.
Dưới đây là thông số chung cơ bản dòng van bướm Shinyi
– Hãng sản xuất: Shinyi – Đài Loan
– Xuất xứ của van bướm Shinyi: Việt Nam
– Kết nối của van bướm Shinyi: Mặt bích, tai bích
– Áp suất làm việc: PN10 – PN16 tương đương 10bar và 16 bar
– Môi trường làm việc: Nước sạch, nước thải
– Bảo hành chính hãng: 12 tháng
– Giá thành rẻ, có cấu tạo tương đối đơn giản.
– Các bộ phận của van bướm Shinyi được chế tạo riêng biệt dễ dàng thay thế nếu hỏng hóc
– Vận hành van bướm tay gạt, tay quay dễ dàng đóng mở
– Van bướm được chế tạo với đa dạng kích thước. Phong phú kiểu lắp đặt và vận hành
– Chất lượng của van bướm Shinyi được đánh giá thuộc phân khúc cao
– Sản xuất trong nước tối ưu chi phí logistic và nhập khẩu
– Van bướm Shinyi được nhiều cá nhân và thương hiệu tin dùng
– Có khả năng lắp lẫn van bướm Shinyi cho nhiều tiêu chuẩn mặt bích khác nhau

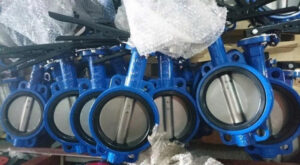

Là loại van vận hành thủ công bằng cách sử dụng tay gạt để đóng mở. Ưu điểm của dòng van bướm này là đóng mở nhanh chóng, cấu tạo đơn giản và giá thành rẻ. Thường dùng cho các đường ống kích thước nhỏ và trung bình từ DN50 – DN200.
Loại van này sử dụng hộp số vô lăng (tay quay) để vận hành, giúp việc đóng mở trở nên nhẹ nhàng hơn, đặc biệt đối với các loại van kích thước lớn. Bản van bướm Shinyi tay quay thường được ưu tiên dùng cho các đường ống từ DN200 trở lên để tối ưu công suất vận hành cho kỹ thuật viên.
Khác với loại kẹp (Wafer), dòng van này được thiết kế đúc liền hai mặt bích trên thân van.
– Đặc điểm: Kết nối bằng bu-lông trực tiếp giữa mặt bích của van và mặt bích đường ống.
– Ưu điểm: Khả năng chịu lực va đập dòng chảy lớn, độ kín khít cực cao và chống rò rỉ tuyệt đối.
– Ứng dụng: Thường được sử dụng cho các hệ thống đường ống có kích thước lớn hoặc áp lực làm việc cao tại các nhà máy, trạm bơm lớn tại TP.HCM.

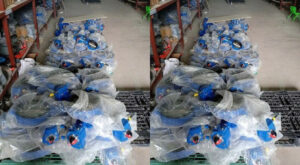

Đây là dòng van chuyên dụng bắt buộc cho các hệ thống Phòng cháy chữa cháy (PCCC). Van được tích hợp công tắc giám sát, tự động gửi tín hiệu về tủ trung tâm điều khiển để báo chính xác trạng thái đóng hoặc mở của đĩa van, giúp đảm bảo an toàn và kiểm soát hệ thống chữa cháy hiệu quả.
Đây là giải pháp công nghệ cao cho xu hướng “thông minh hóa” hệ thống đường ống trong năm 2026. Van được trang bị thêm bộ điều khiển mô-tơ điện thay thế hoàn toàn cho sức người.
– Đặc điểm: Sử dụng nguồn điện (24 V, 220 V, 380 V) để đóng mở hoặc điều khiển tiết lưu dòng chảy một cách tự động.
– Ưu điểm: Khả năng đóng mở chính xác, có thể kết nối đồng bộ với hệ thống điều khiển trung tâm (PLC/SCADA) để giám sát và vận hành từ xa.
– Ứng dụng: Cực kỳ phù hợp cho các khu công nghiệp, nhà máy hóa chất hoặc các vị trí khuất, độc hại mà con người khó tiếp cận trực tiếp.

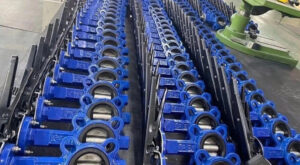

Van Shin Yi – Việt Nam luôn vững vàng trong suất quá trình hình thành và phát triển.Thành lập năm 2005 dưới sự hợp tác giữa Việt Nam và Đài Loan. Cơ Điện Shinko là tổng đại lý cấp một của van Shinyi Việt Nam. Chuyên cung cấp các sản phẩm của van Shinyi trên toàn quốc.
Chúng tôi là địa chỉ quen thuộc và tin cậy của phần lớn đơn vị nhà thầu, đơn vị bảo trì và đơn vị thương mại. Mua hàng tại Cơ Điện Shinko quý khách sẽ được đảm bảo:
– Hàng nhập khẩu chính hãng, đầy đủ chứng chỉ xuất xưởng, chứng chỉ chất lượng.
– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc
– Chính sách giá tốt, hoa hồng hấp dẫn
– Bảo hành 12 tháng tận tình
– Đổi trả linh hoạt trong vòng 7 ngày
– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.
