Tiêu chuẩn bích bs4504

Tiêu chuẩn bích bs4504 là tiêu chuẩn của Anh, được sử dụng làm thước đo để sản xuất và gia công các loại mặt bích để đảm bảo chất lượng. Vậy tiêu chuẩn bích BS là gì? có những loại nào? Mời các bạn hay cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.

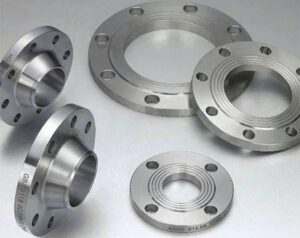

Giới thiệu tiêu chuẩn bích bs4504

Tiêu chuẩn mặt bích BS hay BS4504 là tiêu chuẩn do Viện Tiêu chuẩn Anh ban hành để quy định các thông số sản xuất của mặt bích. nhằm đảm bảo các yếu tố kỹ thuật như chịu áp lực trong hệ thống hay nhiệt độ làm việc được quy định. Bao gồm các yêu cầu về kích thước đường kính trong, ngoài, kích thước lỗ bulong. Số lỗ bulong, áp lực chịu được,… Từ đó, cho phép thay thế các loại mặt bích cùng tiêu chuẩn từ nhiều nhà sản xuất khác nhau. Giúp quá trình lắp đặt và vận hành hệ thống trở nên đơn giản và hiệu quả hơn.

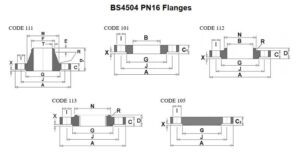

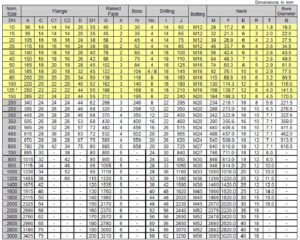

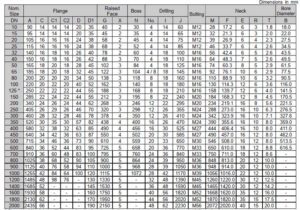

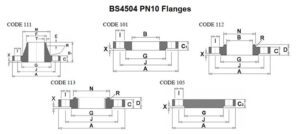

Thông thường bích tiêu chuẩn BS được sử dụng chủ yếu là bích BS PN10 và BS PN16.

Ngoài ra còn có bích thuộc các tiêu chuẩn:

– Tiêu chuẩn mặt bích JIS

– Tiêu chuẩn mặt bích ANSI

Thông số kỹ thuật cơ bản của bích BS4504 như sau:

– Chất liệu: Inox, gang, thép

– Kích thước: DN15 – DN1000

– Áp lực: 6bar – 10bar – 16bar – 25bar – 40bar

– Môi trường làm việc: Nước, hoá chất, xăng dầu, khí nén,…

»» Xem thêm: Gia công mặt bích inox

Phân loại tiêu chuẩn bích bs4504

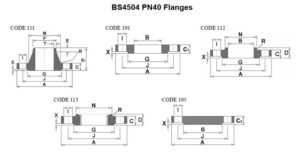

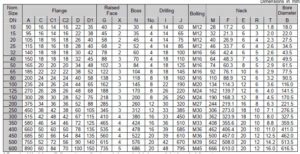

Tiêu chuẩn mặt bích BS PN40

Mặt bích BS4504 PN40 chịu được áp lực lên tới 40 bar. Thường được ứng dụng trong các hệ thống thủy lực, khí nén áp lực cao. Đối với các hệ thống dân dụng và công nghiệp thông thường thì loại bích PN10, PN16 phổ biến hơn.

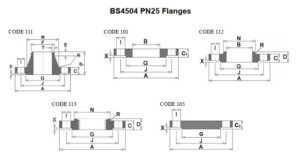

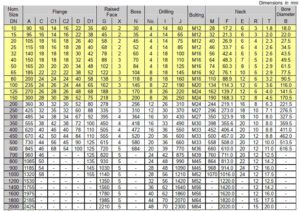

Tiêu chuẩn mặt bích BS PN25

Mặt bích BS4504 PN25 có khả năng chịu áp lực tới 25 bar. Là mức áp lực tương đối cao, phù hợp với các hệ thống có áp suất dòng chảy lớn.
