489,000₫
| Size van: | 15A – 1000A |
| Vật liệu: | Inox, gang, thép, nhựa, đồng, vi sinh inox |
| Áp lực: | 10bar, 16bar, 20bar, 25bar |
| Nhiệt độ: | – 10 độ C ~ 250 độ C |
| Kiểu lắp: | Mặt bích, Ren trong, Clamp |
| Tiêu chuẩn: | BS, DIN, ANSI, JIS |
| Sử dụng: | Nước, xăng, dầu, khí, hơi, gas, hoá chất |
| Xuất xứ: | Korea, Taiwan, China, Japan, Malaysia, Italia |
| Bảo hành: | 12 – 24 tháng |
| Tình trạng: | Hàng có sẵn, COCQ, VAT |

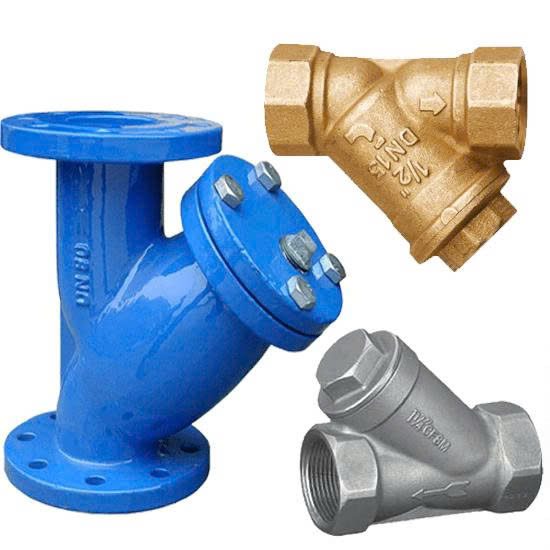

Y lọc dn65 là 1 trong nhiều mẫu mã sản phẩm y lọc hiện đang được Cơ Điện Shinko phân phối trực tiép tại Việt Nam. Đóng vai trò cực kì quan trọng trên các hệ thống đường ống công nghiệp hiện nay. Mời các bạn hãy cùng chũng tôi tìn hiểu chi tiết về sản phẩm qua bài viết dưới đây nhé,.
TỔNG QUÁT NỘI DUNG CHÍNH
Y lọc (Y Strainer) hay còn được gọi với các tên khác như van y lọc, y lọc rác, y lọc nước,… Sở dĩ nó được gọi là y lọc vì có thiết kế hình dáng giống với chữ “Y”, được sử dụng nhiều trong các hệ thống ống công nghiệp với chức năng lọc và loại bỏ cặn bẩn, tạp chất, các loại mảnh vụn rắn có trong lưu chất trước khi được đưa vào hệ thống. Y lọc dn65 thường được lắp cho đường ống phi 73.
Ngoài ra, Y Strainer còn có nhiệm vụ bảo vệ các thiết bị khác trong đường ống không bị cặn dơ bám dính, giúp các thiết bị này hoạt động ổn định và an toàn, mang lại hiệu quả làm việc tốt nhất.
Lọc chữ Y còn được gắn vào các thiết bị van khác như van cổng, van bi, van bướm, van một chiều,… Và các thiết bị cần được bảo vệ khỏi tạp chất như van điều khiển, đồng hồ đo lưu lượng, đồng hồ nước, đồng hồ áp suất, bẫy hơi, các thiết bị xử lý và điều chỉnh khác.
– Đường kính cổng xả: DN65 mm.
– Áp suất làm việc PN: 10/16/20 kgf/cm².
– Nhiệt độ làm việc: -10ºC ~ 80ºC.
– Xuất xứ: Malaysia, Hàn Quốc, Trung Quốc, Việt Nam
– Là loại van lọc chữ Y, 2 mặt bích.
– Thiết kế gọn nhẹ, tiếp dẫn chất lỏng tốt.
– Công dụng chính là lọc rác, mảnh vỡ các loại trong nước.
– Thân và vỏ van được làm từ gang cầu chất lượng cao, bền hơn và cho trọng lượng nhẹ hơn 20-30% so với loại van làm từ gang xám thông thường.
– Linh kiện ốc, đai ốc, vít làm từ thép carbon, làm kín bằng vòng đệm bằng cao su NBR.
– Screen làm từ thép không gỉ AISI 304.
– Toàn bộ thân van được sơn phủ một lớp Epoxy dày.
– Van được sản xuất theo tiêu chuẩn ISO 7259-1988.
– Mặt bích thiết kế theo chuẩn: GB/T17241.6-1998, ISO 7005.2-1998, EN 1092.2-1997.
– Giấy tờ: CO CQ
– Bảo hành: 12 tháng
Cấu tạo chung của các loại Y lọc đều không quá phức tạp và thường có các bộ phận chính dưới đây:
Là bộ phận nằm ở bên ngoài và tiếp xúc trực tiếp với điều kiện môi trường. Có chức năng chứa đựng, cố định và bảo vệ các bộ phận bên trong van. Thân van y lọc có thiết kế hình chữ Y. Một nhánh nằm ngang, một nhánh hướng xuống dùng để chứa rác.
Bộ phận này được chế tạo từ nhiều loại vật liệu khác nhau như gang, đồng, inox, nhựa, thép,… tùy theo điều kiện môi trường và nhu cầu sử dụng mà có sự lựa chọn cho phù hợp.
Y Strainer được kết nối với đường ống hệ thống bằng các kiểu là lắp ren và lắp bích. Lắp ren thường được sử dụng cho các đường ống nhỏ. Lắp bích được sử dụng cho các hệ thống ống lớn hơn, thường từ DN50 trở lên. Bên ngoài thân y lọc nước được phủ một lớp epoxy với độ dày ≥ 250μm có khả năng chịu được các chất gây ăn mòn và oxy. Vì vậy có thể sử dụng trong điều kiện ngoài trời.
Được kết nối với thân y lọc bằng các ren hoặc bu lông. Có chức năng dùng để đậy lưới lọc và cố định lưới vào trong thân. Khi cần vệ sinh hay sửa chữa lưới, nắp van có thể được tháo ra dễ dàng. Đối với các loại y lọc cao cấp, nắp van còn có thêm lỗ xả, dùng để xả cặn bả trong van ra ngoài mà không cần phải mở nắp van.
Đây là bộ phận quan trọng nhất của y lọc vì nó chịu trách nhiệm loại bỏ các cặn bẩn có trong lưu chất trước khi được đưa vào hệ thống.
Lưới lọc là bộ phận phải tiếp xúc trực tiếp và chịu áp lực dòng chảy từ lưu chất. Nên thường được chế tạo bằng thép không gỉ có độ bền cao, không bị vỡ, móp méo trong quá trình hoạt động. Không bị gỉ sét, ăn mòn trong điều kiện môi trường. Đồng thời có thể chịu được áp suất và nhiệt độ cao.
Việc lựa chọn đường kính của lưới lọc cũng khá quan trọng. Tùy theo từng lại tạp chất mà có sự lựa chọn lưới lọc thưa hay dày. Tuy nhiên, nếu lưới lọc quá dày cũng sẽ ảnh hưởng đến khả năng lưu thông của lưu chất.
Lưới lọc thông thường sẽ có 2 loại chính: Lưới lọc đục lỗ, Lưới lọc đan
Là bộ phận kết nối giữa nắp van và thân van, tạo thành một vòng tròn khép kín, có chức năng ngăn ngừa môi chất có thể bị rò rỉ ra ngoài môi trường. Gioăng thường được làm bằng các loại vật liệu có tính đàn hồi như teflon PTFE, cao su EPDM, cao su NBR, cao su silicone,…
Nguyên lý hoạt động của y lọc rác vô cùng đơn giản. Thiết bị này hoạt động hoàn toàn không phụ thuộc vào bất kỳ một tác động ngoại lực hay phương thức vận hành nào.
Khi dòng lưu chất di chuyển qua van, bộ phận lưới lọc sẽ lọc lại hoàn toàn tất cả những cặn bả, tạp chất, các loại cát đá, mảnh vỡ,… và chứa chúng ở lưới lọc. Còn lại lưu chất sẽ được lưu thông qua van bình thường mà không bị giảm lưu lượng hay tốc độ của dòng chảy. Điều này sẽ giúp dòng lưu chất trở nên sạch hơn, không còn bị nhiều tạp chất ảnh hưởng, các loại cặn bả cũng không thể đi vào làm tắc nghẽn đường ống và làm hư hỏng, gỉ sét các bộ phận khác trong hệ thống.

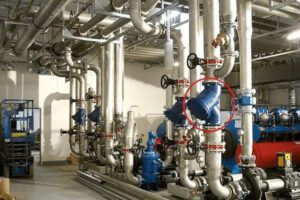

Van y lọc là một loại thiết bị vô cùng tiện ích. Nhất là đối với các hệ thống có nhiều tạp chất và rác thải. Nhờ Y Strainer mà lưu chất trở nên sạch sẽ hơn. Hệ thống không bị tắc nghẽn và các thiết bị khác bị hư hỏng. Chính vì vậy, đây được xem là một loại thiết bị không thể thiếu và được ứng dụng trong nhiều lĩnh vực. Những ứng dụng tiêu biểu của chúng có thể kể đến như:
– Y lọc được sử dụng rất nhiều trong các hệ thống nước, cung cấp nước sạch và xử lý nước thải. Lọc các loại nước thô từ các sông, hồ, kênh, rạch,… nơi có nhiều rác thải và tạp chất bẩn.
– Ứng dụng trong các hệ thống máy bơm.
– Ứng dụng nhiều trong các hệ thống hơi nước.
– Ứng dụng trong các nhà máy sản xuất và chế biến lương thực, thực phẩm.
– Ứng dụng trong các ngành công nghiệp khai thác khoáng sản, lọc hóa dầu, khí, gas,…
– Ứng dụng trong ngành phòng cháy chữa cháy.
– Ứng dụng trong các nhà máy thủy điện, nhiệt điện, năng lượng,…
– Sử dụng trong các hệ thống khí nén, hệ thống khí tự nhiên, hệ thống khí áp suất cao,…

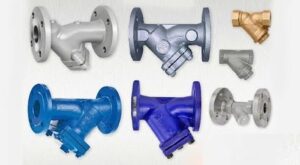

Theo hình thúc kết nối trên thị trường hiện nay phổ biến 3 dòng y lọc: Y lọc nối ren, Y lọc nối ren, Y lọc hàn
– Vât liệu chế tạo thân van: đồng thau
– Lưới lọc: inox 304
– Kích thước: DN15 – DN50
– Kết nối: Ren
– Áp lực làm việc: 10bar- 16bar
– Vât liệu chế tạo thân van: gang cầu phủ sơn epoxy
– Lưới lọc: inox 304, 316
– Kích thước: DN50 – DN500
– Tiêu chuẩn: ISO 7259-1998.
– Mặt bích được thiết kế theo tiêu chuẩn: GB/T:17241.6 – 1998. ISO: 7005.2-1998, EN: 1092.2-1997.
– Vât liệu chế tạo thân van: inox 304. 316
– Lưới lọc: inox 304, 316
– Kích thước: DN15 – DN500
– Tiêu chuẩn: ISO 7259-1998.
– Mặt bích được thiết kế theo tiêu chuẩn: GB/T:17241.6 – 1998. ISO: 7005.2-1998, EN: 1092.2-1997
– Nhiệt độ làm việc: -100 ~ 220ºC
– Kết nối: Mặt bích ANSI 150
– Vật liệu chế tạo thân: Thép đúc A216 WCB
– Lưới: Thép không gỉ Sus 304, 316
– Áp Lực làm việc max: 30 kgf/cm2
– Nhiệt Độ -10ºC ~ 425ºC
Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn bị phân phối trực tiếp chính hãng nhiều thương hiệu Y lọc có giá thành tốt nhất tại thị trường Việt Nam. Mua hàng tại Shinko quý khách sẽ được đảm bảo:
– Hàng có sẵn kho đầy đủ kích thước và chủng loại => Giao hàng miễn phí toàn quốc nhanh => tiết kiệm chi phí và thời gian cho khách hàng
– Chứng từ nhập khẩu chính hãng hàng hóa: Đầy đủ CO CQ, Pakinglis,…
– Bảo hành 12 tháng Uy tín
– Chính sạch đổi trả linh hoạt
– Hỗ trợ tư vấn lắp đặt, giải đáp kỹ thuật 24/7
– Chính sách về giá và hoa hồng vô cùng hấp dẫn.
Hãy liên hệ ngay với chúng tôi khi quý vị có yêu cầu! 096 848 9899
