Cấu tạo van 1 chiều lò xo

Cấu tạo van 1 chiều lò xo bao gồm những bộ phận nào? Van 1 chiều lò xo có những đặc điểm và ứng dụng như thế nào? Mời các bạn hãy cùng tổng kho van công nghiệp Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.

Khái niệm van 1 chiều lò xo.

Van 1 chiều (Check valve) là một loại van công nghiệp được sử dụng khá phổ biến và không thể thiếu trong nhiều lĩnh vực. Chúng ta có thể dễ dàng bắt gặp chúng ở khắp mọi nơi như các hệ thống máy bơm, các đường ống dẫn nước, các loại thiết bị dân dụng hàng ngày…

Van 1 chiều có rất nhiều loại, dựa theo cấu tạo, van 1 chiều được phân thành các loại chính: Van 1 chiều cánh cao su. Van 1 chiều bướm, van 1 chiều lá lật, van 1 chiều lò xo… Trong đó, van 1 chiều lò xo là một dòng van được đánh giá là mang lại hiệu quả vượt trội về nhiều mặt. Van 1 chiều lò xo có 2 phương thức kết nối chính là nối ren hoặc mặt bích.

Van 1 chiều lò xo là một sản phẩm có chức năng vận chuyển lưu chất trong hệ thống. Tuy nhiên, đặc điểm riêng biệt của chúng là chỉ cho phép dòng lưu chất chảy theo một hướng duy nhất mà không thể quay ngược lại. Điều này giúp ngăn chặn hoàn toàn hiện tượng nước chảy ngược. Bảo vệ các thiết bị trong hệ thống không bị hư hỏng do lưu lượng và tốc độ dòng chảy ngược lớn. Đồng thời giúp máy bơm có thể hoạt động liên tục trong nhiều giờ liền mà không bị quá tải.

Van được chế tạo từ nhiều loại vật liệu khác nhau. Đa phần là các loại hợp kim cứng có tính chất bền vững mạnh mẽ như inox, gang, thép, đồng… Có khả năng giúp thiết bị chịu được các môi trường có áp lực dòng chảy lớn.

Thông số kỹ thuật của  van 1 chiều lò xo.

Van 1 chiều lò xo có rất nhiều loại với đa dạng mẫu mã, thiết kế khác nhau. Dưới đây là các thông số kỹ thuật chung của thiết bị này để quý khách hàng có cái nhìn rõ hơn về sản phẩm:

– Kích thước: DN40 – DN400

– Xuất xứ: Hàn Quốc, Nhật Bản, Trung Quốc, Đài Loan…

– Áp lực làm việc: PN10 – PN25

– Nhiệt độ làm việc: 200 độ C

– Chất liệu: Inox, gang, đồng, thép

– Gioăng làm kín: Cao su EPDM, NBR

– Phương thức vận hành: Tự động bằng áp lực dòng chảy

– Kiểu kết nối: Nối ren, mặt bích

– Tiêu chuẩn kết nối: JIS, DIN, ANSI, PN

– Môi trường làm việc: Chất lỏng, hơi nóng, khí nén

– Lớp lót: Epoxy

– Bảo hành: 12 tháng

– Giấy tờ: CO CQ, Pakinglis

Cấu tạo van 1 chiều lò xo và nguyên lý hoạt động của van.

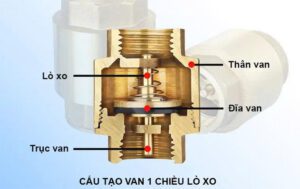

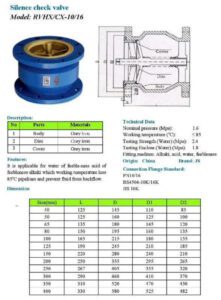

Cấu tạo van 1 chiều lò xo.

Van 1 chiều lò xo được cấu tạo với các bộ phận chính dưới đây:

Thân van:

Là bộ phận nằm ở bên ngoài, được đúc bằng các loại hợp kim như inox, gang, thép, đồng… Có chức năng cố định và bảo vệ toàn bộ các bộ phận bên trong van khỏi các tác nhân từ môi trường, đồng thời giúp kết nối với đường ống tạo thành một hệ thống hoàn chỉnh, khép kín, không gây rò rỉ hay thất thoát lưu chất ra bên ngoài.

Lò xo:

Là một bộ phận được chế tạo từ inox, được xoắn thành các vòng có khả năng đàn hồi, liên kết với đĩa van nhằm thực hiện hành động đóng mở để vận chuyển lưu chất, đây là một bộ phận quan trọng và được ảnh hưởng trực tiếp đến khả năng làm việc của thiết bị cũng như ngăn chặn hiện tượng nước chảy ngược.

Đĩa van:

Là bộ phận tiếp xúc trực tiếp với lưu chất và thực hiện hành động ngăn chặn hoặc cho phép dòng lưu chất đi qua van dưới tác động của lò xo. Khi đĩa van mở, lưu chất sẽ được lưu thông qua van dễ dàng, khi van đóng, lưu chất sẽ bị chặn lại hoàn toàn.

Trục van:

Đây là bộ phận có chức năng kết nối đĩa van với thân van, thường là bộ phận nhận lực nên được làm bằng các loại hợp kim cứng có khả năng chống chịu tốt như inox, thép…

Gioăng làm kín:

Tuy đây không phải là một bộ phận quá quan trọng nhưng được khuyến khích sử dụng. Chúng thường được làm bằng các loại vật liệu có khả năng đàn hồi như cao su EPDM, NBR… và được lắp đặt giữa thân van và đĩa van để tạo ra độ kín tuyệt đối, không bị rò rỉ lưu chất khi đóng.

Nguyên lý hoạt động của van 1 chiều lò xo.

Van 1 chiều lò xo là một thiết bị vận hành hoàn toàn tự động bằng áp lực dòng chảy mà không phụ thuộc vào bất cứ phương thức điều khiển nào khác. Chính vì vậy, cơ chế hoạt động của chúng cũng khá đơn giản.

Khi ở trạng thái bình thường, không có dòng chảy đi qua hệ thống. Van sẽ đóng hoàn toàn nhờ vào lực đẩy của lò xo. Tuy nhiên, khi hệ thống bơm một lượng chất lỏng đi qua van. Áp lực từ lưu lượng và tốc độ chảy của lưu chất sẽ ép chặt đĩa van vào lò xo. Tạo ra một khoảng trống lớn cho lưu chất đi qua dễ dàng mà không bị cản trở. Lúc này van sẽ ở trạng thái mở.

Khi dòng lưu chất ngưng cung cấp, áp lực dòng chảy tác động lên lò xo cũng sẽ ngừng hoàn toàn. Lúc này lò xo không bị ép chặt nữa sẽ bị bung ra theo lực đàn hồi, đưa đĩa van về lại vị trí ban đầu để đóng lại hoàn toàn cửa van tại vị trí lưu thông. Điều này sẽ giúp giữ lại hoàn toàn lưu chất bên trong van mà không thể chảy ngược ra ngoài gây thất thoát.

Phân loại van 1 chiều lò xo.

Phân loại dựa trên hình thức kết nối.

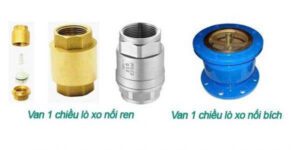

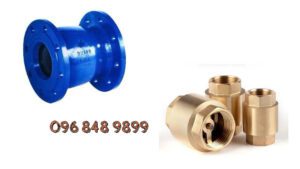

Van 1 chiều lò xo cũng sử dụng 3 phương thức kết nối phổ biến là nối ren, mặt bích và rắc co:

– Van 1 chiều lò xo rắc co: Đây là loại van 1 chiều thường được làm bằng nhựa, có thiết kế hai đầu rắc co có thể mở ra, đóng vào, hoạt động chủ yếu nhờ vào lực đàn hồi của lò xo ở bên trong thiết bị. Loại van này thích hợp cho các đường ống có áp lực thấp.

– Van 1 chiều lò xo nối ren: Đây là một phương thức khá phổ biến và được sử dụng rất nhiều cho các đường ống có kích thước nhỏ hơn DN50. Thiết bị sẽ được trang bị các vòng ren tiêu chuẩn, khi lắp đặt, người sử dụng chỉ cần vặn siết vòng ren từ từ theo chiều kim đồng hồ cho đến khi chắc chắn. Phương thức kết nối này rất thuận tiện cho việc lắp đặt cũng như tháo lắp, không đòi hỏi nhiều chuyên môn.

– Van 1 chiều lò xo mặt bích: Cũng tương tự như phương thức nối ren, loại van này sẽ được thiết kế các mặt bích để kết nối vào hệ thống, các loại mặt bích này sẽ có các tiêu chuẩn nhất định như JIS, ANSI, BS, DIN… và thường được sử dụng cho các đường ống có kích thước từ DN50 trở lên.

Phân loại dựa trên vật liệu cấu tạo.

Dựa theo vật liệu chế tạo, van 1 chiều lò xo thường được phân thành 4 loại sau:

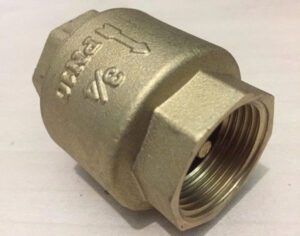

Van 1 chiều lò xo đồng

Đồng là một loại hợp kim có tính dẻo. Tuy không phổ biến bằng các loại vật liệu khác nhưng van đồng cũng có những tính năng rất tuyệt vời và được ứng dụng trong nhiều lĩnh vực.

Van 1 chiều lò xo đồng có thể sử dụng để vận chuyển nhiều loại lưu chất khác nhau. Nhưng chúng được sử dụng và phát huy nhiều tác dụng nhất trong các hệ thống khí nén. Loại van này thường được đúc bằng đồng nguyên chất với kích thước nhỏ, chỉ thích hợp với các hệ thống có đường ống bé hơn DN50, nhiệt độ hệ thống dưới 100 độ C và áp lực hệ thống không quá cap.

Đối với nhu cầu sử dụng trong các hệ thống quy mô nhỏ. Các loại lưu chất có nhiệt độ bình thường và không gây ăn mòn thì van 1 chiều lò xo đồng chính là một trong những thiết bị mà bạn nên cân nhắc.

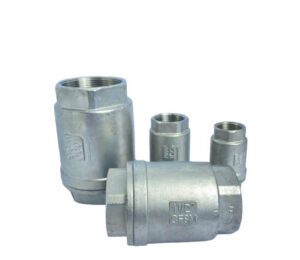

Van 1 chiều lò xo inox.

Inox được xem là loại vật liệu chắc chắn và bền bỉ nhất trong các loại vật liệu chế tạo van. Chúng thường được sản xuất bằng inox 201, inox 304 không gỉ. Chịu được áp lực hệ thống lớn và nhiệt làm việc có thể lên đến 200 độ C,  không bị nứt vỡ trong quá trình sử dụng.

Môi trường làm việc chủ yếu của chúng là các loại chất lỏng như nước, nước nóng, nước thải, xăng dầu, hóa chất… và thường được sử dụng trong các hệ thống lớn, môi trường có điều kiện khắc nghiệt.

Van inox có độ bền cao, tuổi thọ trung bình lớn, không cần phải bảo trì, sửa chữa thường xuyên. Cũng vì những tính năng vượt trội của mình mà van inox có giá thành cao hơn các loại vật liệu khác.

Van 1 chiều lò xo gang.

Gang có nhiều loại như gang cầu, gang xám, gang dẻo… và chiếm số lượng áp đảo so với các loại vật liệu khác trong lĩnh vực van công nghiệp. Tuy không cao cấp như inox. Nhưng gang có đầy đủ những tố chất cần thiết để cấu thành nên một sản phẩm chất lượng.

Gang có độ bền tốt, khả năng chống chịu vượt trội. Không bị nứt vỡ hay hư hỏng nhanh trong quá trình sử dụng. Ngoài ra, van còn là một loại chất liệu an toàn, không có các chất độc hại, thích hợp để vận chuyển các loại lưu chất sạch. Van 1 chiều lò xo gang thường là dòng lắp bích.

Bên ngoài van 1 chiều lò xo gang sẽ được phủ một lớp sơn epoxy nhằm bảo vệ vỏ van không bị bong tróc, gỉ sét hay bám bụi bẩn. Giúp van luôn giữ được tính thẩm mỹ và sử dụng được lâu dài.

Ngày nay, chúng ta có thể dễ dàng bắt gặp van 1 chiều gang trong các hệ thống cấp thoát nước công nghiệp và sinh hoạt. Các hệ thống máy bơm, phòng cháy chữa cháy…

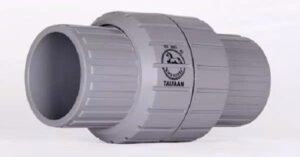

Van 1 chiều lò xo nhựa.

Đối với các hệ thống dân dụng bình thường, van 1 chiều lò xo nhựa là một lựa chọn không thể bỏ qua. Thiết bị này thường được chế tạo từ nhựa PVC, cPVC, uPVC… chắc chắn. Không có các chất độc hại, thích hợp với các loại nước sạch hoặc các thiết bị bơm nước sinh hoạt.

Khả năng chống chịu tương đối vừa phải. Nhiệt độ sử dụng thường thấp hơn 60 độ C và áp lực làm việc không quá 10bar. Tuy nhiên, một ưu điểm của van nhựa là khả năng chống ăn mòn và oxy hóa tốt hơn so với chất liệu kim loại. Đồng thời giá thành cũng rẻ hơn rất nhiều, tiết kiệm được nhiều chi phí lắp đặt.

Ứng dụng của van 1 chiều lò xo.

Van 1 chiều lò xo có rất nhiều tính năng tuyệt vời và là một thiết bị quen thuộc. Được ứng dụng rất nhiều trong các hệ thống sản xuất và sinh hoạt. Những ứng dụng tiêu biểu của chúng có thể kể đến như:

– Ứng dụng trong các hệ thống, dây chuyền sản xuất ở các khu sản xuất, khu công nghiệp…

– Ứng dụng ở hầu hết các hệ thống cung cấp nước sạch, xử lý nước thải.

– Lắp đặt ở các bình nước nóng, máy nóng lạnh, máy lọc nước…

– Lắp đặt rất nhiều trong các hệ thống bơm nước để bảo vệ máy bơm không bị hư hỏng do dòng lưu chất chảy ngược.

– Thích hợp sử dụng trong các đường ống thẳng, bơm nước lên những bồn chứa trên cao, cấp nước cho các khu chung cư, tòa nhà cao tầng và ngăn chặn không cho nước chảy ngược trở xuống.

– Sử dụng cho các hệ thống khí nén, hơi nóng như hệ thống lò hơi, nồi hơi, nồi hấp, lò sấy…

– Ứng dụng nhiều trong các hệ thống thủy lợi.

– Sử dụng có các thiết bị gia dụng quen thuộc như máy giặt, máy rửa chén, bồn xả nước vệ sinh…

– Ứng dụng trong ngành khai thác khoáng sản, nhiên liệu.

– Ứng dụng trong các hệ thống chân không, lĩnh vực sản xuất hóa chất, phòng thí nghiệm…

Ưu điểm và nhược điểm của van 1 chiều lò xo.

Ưu điểm của van.

Van 1 chiều lò xo được xem là loại van 1 chiều có thiết kế và tính năng làm việc tốt nhất. Chính vì vậy chúng thường là lựa chọn ưu tiên hàng đầu của người sử dụng. Một số ưu điểm nổi trội của chúng có thể kể đến như:

– Đa dạng về kích thước, chất liệu, mẫu mã, xuất xứ cho quý khách hàng thoải mái lựa chọn.

– Nhờ vào tính chất đàn hồi của lò xo mà van có khả năng đóng mở nhanh chóng, hiệu quả và không xảy ra sai sót trong quá trình làm việc.

– Là một loại van có khả năng vận hành hoàn toàn tự động bằng áp lực dòng chảy. Điều này giúp tiết kiệm được nhiều chi phí lắp đặt cũng như không cần tốn nhiều thời gian, công sức để người vận hành theo dõi hoạt động của van.

– Thiết bị có khả năng chống chịu tương đối tốt. Khả năng làm việc trong môi trường có áp lực dòng chảy lớn. Khả năng chịu nhiệt và chịu ăn mòn tương đối hiệu quả.

– Kết nối chặt chẽ vào hệ thống bằng nhiều phương thức kết nối khác nhau. Giúp tạo ra một hệ thống khép kín hoàn chỉnh, không bị rò rỉ lưu chất ra bên ngoài.

– Giúp bảo vệ các thiết bị khác trong hệ thống không bị hư hỏng do áp lực dòng chảy ngược, đồng thời ngăn chặn hiện tượng tốn thất lưu chất.

– Hạn chế đến mức thấp nhất hiện tượng búa nước. Giúp máy bơm có thể hoạt động ổn định liên tục trong nhiều giờ liền mà không bị quá tải.

– Sử dụng đơn giản, vận hành dễ dàng..

Nhược điểm của van.

Ngoài một số ưu điểm như trên, van 1 chiều lò xo còn có một số hạn chế nhỏ. Tuy nhiên hạn chế là không nhiều và cũng không gây ảnh hưởng quá lớn đến khả năng hoạt động của sản phẩm:

– Vì đây là một loại van có hoạt động hoàn toàn tự động bằng áp lực dòng chảy. Đồng thời bộ phận chuyển động nằm ở bên trong thân van nên người vận hành sẽ không xác định được tình trạng đóng, mở của van.

– Đôi khi, một số rác thải, cặn bã có trong lưu chất sẽ làm cho cửa van bị kẹt, không thể đóng, mở một cách hiệu quả.

– Khi van sử dụng quá lâu, áp lực dòng chảy to có thể làm hỏng bản lề van. Nếu có dòng chảy đi qua, van sẽ đóng mở liên tục và không thể đóng lại hoàn toàn cho dù nước có đang chảy ngược hay không. Những trường hợp này cần phải thực hiện tháo lắp để kiểm tra van.

Những lưu ý khi chọn mua và sử dụng van 1 chiều lò xo.

Ngày nay có rất nhiều loại van 1 chiều lò xo với nhiều kích thước, chất liệu và xuất xứ khác nhau. Chính vì vậy, việc lựa chọn được một thiết bị phù hợp với hệ thống cũng là một trong những tiêu chí giúp hệ thống làm việc hiệu quả và sử dụng được lâu dài. Tuy nhiên, nếu không am hiểu về lĩnh vực này, có thể việc lựa chọn sẽ rất khó khăn.

Hiểu được nỗi lo lắng đó, dưới đây, chúng tôi sẽ gợi ý đến bạn một số tiêu chí nhất định trong quá trình lựa chọn van. Nhằm giúp bạn có thể sở hữu được những thiết bị đúng với nhu cầu sử dụng:

Kích cỡ và phương thức kết nối

Mỗi quy mô hệ thống sẽ có một kích thước đường ống khác nhau. Vì vậy, khi lựa chọn sản phẩm cần phải chú ý chọn đúng kích thước để thuận tiện cho khẩu lắp đặt.

Ngoài ra, phương thức kết nối cũng là một tiêu chí quan trọng. Những đường ống có kích thước nhỏ hơn DN50 thường lắp đặt theo phương thức nối ren. Những đường ống có kích thước lớn hơn DN50 thường lắp đặt theo phương thức mặt bích. Các loại mặt bích sẽ có các tiêu chuẩn nhất định như ANSI, BS, DIN, JIS…

Nếu lựa chọn sai kích thước và kiểu kết nối sẽ gây khó khăn cho quá trình lắp đặt. Đồng thời sẽ tốn thời gian để đổi trả, nhất là những khách hàng mua hàng trực tuyến ở xa.

Chất liệu phù hợp với điều kiện môi trường

Như đã nói, van 1 chiều lò xo được chế tạo từ nhiều loại vật liệu. Mỗi loại sẽ có những tính chất riêng biệt và thích hợp với từng hệ thống có điều kiện môi trường khác nhau:

– Môi trường có nhiệt độ và áp lực làm việc lớn. Môi trường có những chất gây mòn, oxy hóa cao. Những hệ thống có quy mô lớn, làm việc liên tục và đòi hỏi năng suất, hiệu quả cao thì sẽ sử dụng van inox.

– Các hệ thống sản xuất, hệ thống dân sinh. Những môi trường đòi hỏi khả năng làm việc ổn định. Chịu được áp lực làm việc tốt, độ bền cao thì sẽ sử dụng van gang. Đây là một loại vật liệu khá dễ dùng và ứng dụng thoải mái với nhiều loại lưu chất, tuy không vượt trội như inox nhưng có rất nhiều ưu điểm tuyệt vời.

– Những môi trường có điều kiện bình thường, áp lực và nhiệt độ vừa phải. Quy mô hệ thống nhỏ thì nên sử dụng loại van 1 chiều lò xo đồng.

– Các hệ thống bình thường, chủ yếu là phục vụ nhu cầu dân sinh hoặc các hệ thống có các chất gây oxy hóa, ăn mòn thì nên sử dụng van nhựa.

Áp suất đầu vào hệ thống

Mỗi thiết bị sẽ có một áp suất định mức riêng biệt và được nhà sản xuất quy định trong bảng thông số kỹ thuật. Chính vì vậy, tùy theo áp suất đầu vào hệ thống mà lựa chọn loại van cho phù hợp.

Nếu áp suất đầu vào quá cao, vượt quá mức quy định cho phép có thể làm đĩa van bị hư hỏng. Khả năng đóng không tốt sẽ gây rò rỉ và thất thoát lưu chất. Thậm chí là gây ra hiện tượng nứt vỡ. Không thể khép chặt đĩa van và dẫn đến tình trạng chảy ngược.

Hướng lắp đặt

Van 1 chiều lò xo sẽ được ký hiệu mũi tên để thể hiện hướng lắp đặt. Bạn cần lắp đúng theo chiều mũi tên chỉ nhé

Thông thường, các loại van 1 chiều sẽ được lắp đặt theo chiều ngang. Tuy nhiên, cũng có những loại được sản xuất để phục vụ nhu cầu lắp đặt theo chiều dọc. Để phục vụ cho các hệ thống đặc thù hơn. Vì vậy, hãy xác định rõ mục đích sử dụng và hướng đi của lưu chất để lựa chọn van phù hợp. Điều này sẽ giúp ngăn ngừa hiện tượng búa nước sẽ làm hư hỏng thiết bị và đường ống.

Khả năng sửa chữa, bảo trì

Trước khi mua van, cần xem xét và cân nhắc kỹ càng về khả năng làm việc của thiết bị. Dựa vào áp lực, tần suất làm việc và nhu cầu tháo lắp để lựa chọn loại van phù hợp. Nếu van cần làm việc và tháo lắp thường xuyên. Hãy lựa chọn các phương thức kết nối đơn giản, dễ tháo lắp để thuận tiện cho quá trình sử dụng cũng như sửa chữa, bảo dưỡng.

Nhà cung cấp uy tín

Đây là một tiêu chí vô cùng quan trọng quyết định đến chất lượng sản phẩm của bạn. Hiện nay có rất nhiều loại van trên thị trường với nhiều nguồn gốc. Xuất xứ khác nhau, thậm chí là cả những loại hàng giả, hàng nhái, hàng kém chất lượng. Vì vậy, để mua được loại van chính hãng từ các thương hiệu nổi tiếng với giá thành cạnh tranh. Hãy tìm đến những cơ sở phân phối uy tín để được tư vấn.
