Cấu tạo của đồng hồ nước

Cấu tạo của đồng hồ nước gồm những bộ phận nào? Ngoài cầu tạo thì đồng hồ nước có đặc điểm ứng dụng và cách lắp đặt như thế nào? là những câu hỏi được rất nhiều người quan tâm. Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu chi tiết qua bài viết dưới đây nhé.

Giới thiệu đồng hồ nước.

Đồng hồ nước là loại thiết bị được sử dụng rộng rãi trong ngành điện nước, công nghiệp, hộ gia đình… Đồng hồ đo lưu lượng nước còn được gọi như đồng hồ nước, công tơ nước… Là thiết bị tiện lợi, được sử dụng để đo  lưu lượng nước chảy qua ống dẫn theo đơn vị thời gian nhất định. Kết quả sẽ được hiển thị trên mặt của đồng hồ đo lưu lượng nước. Từ những kết quả đo mà đồng hồ lưu lượng hiển thị ở mặt đồng hồ. Bạn có thể đưa ra những quyết định cho các vấn đề mà bạn đang cần giải quyết. Các loại đồng hồ đo lưu lượng nước phải đạt chuẩn chất lượng thì mới được sử dụng.

Đồng hồ nước thường có hai loại chính: đồng hồ nước cơ và đồng hồ nước điện tử. Đồng hồ nước cơ sử dụng một bộ kỹ thuật cơ học để đo lượng nước đi qua. Trong khi đồng hồ nước điện tử sử dụng công nghệ điện tử để đo lượng nước.

Cấu tạo của đồng hồ nước và nguyên lý hoạt động.

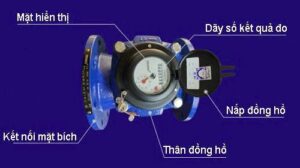

Cấu tạo của đồng hồ nước.

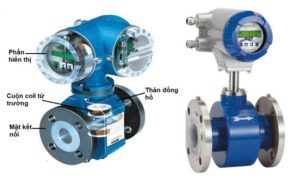

Cấu tạo của đồng hồ nước điện tử.

– Phần mặt hiển thị.

Bộ phận mặt hiển thị của đồng hồ nước dạng điện tử thường có 2 dạng phổ biến như sau:

+ Đồng hồ đo nước điện tử dạng màn hình liền với phần thân. (Dạng Compact),

+ Đồng hồ đo nước điện tử dạng tách biệt phần thân và màn hình rời. (Dạng remote).

Màn hình hiển thị kết quả đo giúp bạn có thể quan sát lưu lượng tức thời và tốc độ dòng chảy.

Các đơn vị phổ biến thường hiển thị trên mặt đồng hồ sau: M3/h, m3/s, lít/h…

– Phần thân của đồng hồ

Thân của đồng hồ đo lưu lượng bằng cảm biến điện từ. Được làm từ các vật liệu như gang, thép cacbon… Tùy thuộc vào từng ứng dụng khác nhau, mà bạn nên lựa chọn từng loại vật liệu của đồng hồ. Để vừa đảm bảo kinh tế vừa đảm bảo đáp ứng đúng thông số kỹ thuật.

Bên cạnh vật liệu của đồng hồ đo nước bằng điện tử. thì phần thân của đồng hồ bạn cũng cần lưu ý đến bộ phận gioăng làm kìn. Bộ phận này thường được làm với các vật liệu có khả năng chịu sự ăn mòn. các ứng dụng môi trường axit. độ bền cao, vật liệu thường sẽ là EPDM, PTFE, FEP….

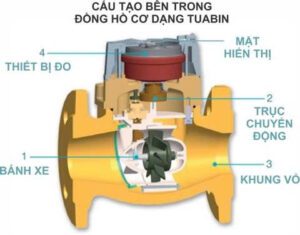

Cấu tạo của đồng hồ nước cơ.

Đồng hồ đo lưu lượng nước được cấu tạo gồm 4 bộ phận chính:

– Bánh xe tubor: Bộ phận dùng để nhận biết dòng chảy và chuyền chuyển động dòng chảy của nước. Chúng thường được làm từ chất liệu chịu nhiệt và chịu được áp lực cao. Đối với các loại đồng hồ nước thải dạng cơ, cánh quạt được thay thế bằng dạng lẫy để nhận biết và chuyền chuyển động của nước. Do trong hệ thống nước tải chứa nhiều rác và tạp chất rất dễ gây kẹt cánh quạt.

– Cơ chế trục số chuyền chuyển động: Đây là cơ chế giống như bộ máy để đếm chuyển động của cánh quạt để hiển thị trên mặt số đồng hồ. Cơ chế trục số được tính toán và lắp đặt để đồng hồ đạt độ chính xác cao nhất tùy theo mỗi loại đồng hồ nước.

– Thân vỏ đồng hồ: Phần thân vỏ đồng hồ được chế tạo từ nhựa ABS hoặc gang, đồng tùy môi chất sử dụng. Ngoài ra chúng có thể có các kiểu kết nối khác nhau như kết nối ren và kết nối mặt bích.

– Mặt số hiển thị: Mặt số hiển thị là bộ phận để quan sát số, lưu lượng của nước chảy qua đồng hồ. Tùy vào cơ chế trục số mà mặt số hiển thị có các dạng hiển thị khác nhau.

Nguyên lý hoạt động của đồng hồ nước.

Cơ chế hoạt đồng của đồng hồ cơ.

Với thiết lế đơn giản, cơ cấu hoạt động dễ hiểu. Đồng hồ hoạt động khi có dòng chảy di chuyển đi qua làm chuyển động xoay cánh quạt. Khi cánh quạt đó xoay tác động lên hệ thống truyền bánh răng, tuabin,.v..v..

Khi cánh quạt quay các bánh răng được liên kết cũng chuyển động để có thể chuyển đổi chính xác lưu lượng dòng chảy hiển thị số trên bề mặt đồng hồ. Cách tính toán để hiển thị này được cài đặt theo một quy tắc mà các hãng đã thiết lập và cài đặt sẵn.

Cơ chế hoạt động của đồng hồ điện tử

Dạng đồng hồ điện tử thì có hoạt động có thể là trừu tượng hơn. Nhưng cũng không có gì là quá phức tạp. Để đồng hồ hoạt động đo một cách chính xác nhất dựa vào các chi tiết cuộn coild điện, dây điện từ được gắn ở ngoài van. Có 2 đầu phát ra tín hiệu xung nhịp, 1 đầu phát và một đầu thu

Từ đó đầu phát sẽ phát tín hiệu ra di chuyển thận theo dòng chảy và đầu thu sẽ tiếp thu tín hiệu đó rồi tự động tính toán tốc độ di chuyển của sóng xung, cùng với vận tốc của dòng chảy. Giúp hiện thị một cách chính xác lưu lượng nước đi qua đồng hồ với sai số là nhỏ nhất.

Ưu điểm của đồng hồ nước.

Ưu điểm của đồng hồ nước dạng cơ.

– Đồng có các loại mặt trơn, mặt dầu, mặt đa tia, mặt số ngang, dọc,… mục đích hoạt động cho phù hợp với nhiều điều  kiện môi trường khác nhau, và dể dàng xem số, kiểm tra cho người vận hành lắp đặt và sử dụng.

– Trên đầu với nắp bảo vệ mặt dầu bằng nhựa cao cấp, bền bỉ, chắc chắn, dẻo, chống hóa chất ăn mòn, bảo vệ phần bên trong.

– Hộp mặt số đồng hồ cấu tạo phù hợp với mội trường và điều kiện thời tiết (tùy như cầu người sử dụng). Đảm bảo thông số đo khối lượng chính xác nhất, tuổi thọ cao hơn.

– Thiết kế nhỏ gọn và dể dàng lắp đặt ở mọi góc độ, trên dưới.

Ưu điểm của đồng hồ nước dạng điện tử.

Xét về bền ngoài thì đồng hồ nước bằng điện tử được thiết kế dạng rỗng. Và có hình dạng hình tròn không có vật cản bên trong thân van. Trong phần thân của đồng hồ sẽ chứa cuộn dây điện từ. Để tạo ra từ trường và đo các thông số. Khi môi chất chạy qua đường ống thì các cảm cảm biến. Sẽ kết nối thông báo kết quả đo lên bảng mạch điện tử.

Hiện nay, đồng hồ đo lưu lượng nước điện tử có nhiều kiểu kết nối mặt bích khác nhau… Phổ biến trên thị trường có thể kể đến như JIS 10K, DIN PN16, ANSI 150… Việc đồng hồ đo nước điện tử kết nối mặt bích giúp việc thực hiện tháo lắp, sửa chữa, bảo trì được dễ dàng.

Cách lắp đặt đồng hồ nước.

Bước 2: Tháo đồng hồ cũ hỏng (nếu có)

Để thay thế đồng hồ cũ hỏng, sử dụng cờ lê để nới lỏng các đai ốc kết nối đồng hồ với đường ống. Cẩn thận không làm hỏng ren của ống nước. Sau khi tháo các kết nối, nhẹ nhàng tháo đồng hồ cũ ra khỏi vị trí. Kiểm tra kỹ các đầu nối và ống nước xem có dấu hiệu hư hỏng hoặc ăn mòn không.

Nếu phát hiện bất kỳ vấn đề nào, cần thay thế các bộ phận bị hỏng trước khi lắp đồng hồ mới. Lau sạch các bề mặt kết nối để đảm bảo lắp đặt chính xác.

Bước 3: Chuẩn bị ống nước

Đo chính xác khoảng cách giữa hai đầu ống nơi đồng hồ sẽ được lắp đặt. Sử dụng dao cắt ống để cắt ống nước theo kích thước phù hợp, đảm bảo đường cắt vuông góc và sạch sẽ. Làm sạch các mép cắt bằng giấy nhám để loại bỏ các gờ sắc.

Quấn băng keo chống thấm PTFE quanh ren của các đầu nối theo chiều kim đồng hồ, đảm bảo phủ kín toàn bộ ren. Băng PTFE giúp tạo lớp seal kín nước và ngăn ngừa rò rỉ.

Bước 4: Lắp đặt đồng hồ mới

Kiểm tra hướng dòng chảy trên đồng hồ, thường được đánh dấu bằng mũi tên. Đặt đồng hồ vào vị trí sao cho mũi tên chỉ đúng hướng dòng nước. Sử dụng các ống nối và gioăng cao su đi kèm để kết nối đồng hồ với đường ống. Siết chặt các đai ốc bằng tay trước, sau đó dùng cờ lê để siết thêm 1/4 vòng.

Bước 5: Kiểm tra kết nối

Đảm bảo tất cả các đai ốc đều được siết chặt và đúng vị trí. Kiểm tra xem đồng hồ có được lắp đặt thẳng đứng và ổn định không. Quan sát kỹ các điểm nối xem có dấu hiệu rò rỉ hoặc không kín khít.

Nếu phát hiện bất kỳ vấn đề nào, cần khắc phục ngay lập tức trước khi mở lại nguồn nước. Đặc biệt chú ý đến các điểm nối giữa đồng hồ và ống nước, vì đây là nơi dễ xảy ra rò rỉ nhất.

Bước 6: Mở lại nguồn nước và kiểm tra rò rỉ

Mở từ từ van khóa nước chính để nước chảy vào hệ thống. Quan sát kỹ đồng hồ nước và các điểm kết nối xem có dấu hiệu rò rỉ không. Mở lần lượt các vòi nước trong nhà để xả hết không khí trong đường ống. Kiểm tra áp lực nước tại các vòi để đảm bảo đồng hồ không làm giảm lưu lượng nước. Nếu phát hiện rò rỉ, cần đóng ngay van nước chính và khắc phục vấn đề. Sau khi đã chắc chắn không có rò rỉ, ghi lại số đồng hồ ban đầu để theo dõi tiêu thụ nước.

Lưu ý quan trọng khi lắp đặt đồng hồ nước.

Đảm bảo hướng dòng chảy đúng

Đồng hồ nước được thiết kế để hoạt động theo một hướng cụ thể, thường được đánh dấu bằng mũi tên trên thân đồng hồ. Nên chúng ta cần phải biết cách lắp đồng hồ nước đúng chiều. Lắp đặt ngược hướng sẽ dẫn đến đo lường không chính xác và có thể làm hỏng cơ chế đồng hồ.

Trước khi lắp đặt, xác định rõ hướng dòng nước trong ống và đảm bảo mũi tên trên đồng hồ chỉ đúng hướng này. Nếu không chắc chắn, có thể sử dụng một ống nước trong suốt tạm thời để quan sát hướng dòng chảy trước khi lắp đặt chính thức.

Tránh siết quá chặt các kết nối

Siết quá chặt các kết nối có thể gây nứt đồng hồ, làm hỏng ren, hoặc biến dạng các gioăng cao su. Khi siết các đai ốc, bắt đầu bằng tay để đảm bảo ren không bị chéo. Sau đó, sử dụng cờ lê để siết thêm khoảng 1/4 đến 1/2 vòng.

Một quy tắc chung là siết cho đến khi cảm thấy có lực cản, sau đó thêm không quá 1/4 vòng nữa. Nếu thấy cần siết chặt hơn để ngăn rò rỉ, tốt hơn hết là nên tháo ra và quấn lại băng PTFE thay vì cố gắng siết chặt hơn.

Sử dụng băng keo chống thấm

Để ngăn ngừa rò rỉ tại các điểm kết nối, quấn băng PTFE quanh ren của các đầu nối theo chiều kim đồng hồ, đảm bảo phủ kín toàn bộ ren. Sử dụng 3-4 vòng băng cho mỗi kết nối. Tránh quấn quá nhiều băng, vì điều này có thể gây khó khăn khi siết chặt các kết nối.

Khi quấn băng, kéo nhẹ để tạo lớp phủ đều và chắc chắn. Băng PTFE không chỉ giúp tạo lớp seal kín nước mà còn bôi trơn ren, giúp việc siết chặt và tháo lỏng trong tương lai dễ dàng hơn.

Những hiệu đồng hồ nước nên mua.

– Đồng hồ nươc Zenner (Đức): Thương hiệu lâu đời, độ chính xác rất cao, thường dùng cho các dự án lớn và hệ thống nước sạch.

– Đồng hồ nước Unik (Đài Loan): Nổi tiếng với đồng hồ nước điện tử và cơ, độ bền cao, giá thành hợp lý, phổ biến trong công nghiệp.

– Đồng hồ nước Sensus (Đức): Thiết kế hiện đại, chuyên dùng các dòng điện tử đo lưu lượng chính xác cao cho nước thải/sạch.

– Đồng hồ nước Sanwa (Thái Lan): Phổ biến nhất cho gia đình và phòng trọ nhờ thân đồng bền bỉ, dễ lắp đặt, giá thành hợp lý.

– Đồng hồ nước Ptec (Đài Loan): Sản phẩm chất lượng cao, thường được các nhà máy nước lựa chọn sử dụng.

– Đồng hồ nước T Flow (Malaysia): Dòng sản phẩm chất lượng ổn định, giá cả cạnh tranh.

– Đồng hồ nước Komax (Hàn Quốc): Thương hiệu đáng tin cậy, đa dạng kích thước, hoạt động ổn định
