Sơ đồ đấu phao điện chống tràn

Sơ đồ đấu phao điện chống tràn như thế nào là an toàn và hiệu quả cho hệ thống máy bơm nước của chúng ta? Bài viết này Cơ Điện Shinko sẽ hướng dẫn chi tiết các bước đấu dây phao điện. Từ chức năng chống tràn đến chống cạn, giúp bảo vệ motor. Tránh hư hỏng và đảm bảo máy bơm vận hành bền bỉ.

Giới thiệu phao điện chống tràn.

Phao điện chống tràn hay còn gọi rờ le điện, phao bồn nước,  phao bơm nước tự động. Hoặc chúng ta vẫn thường gọi là phao điện máy bơm, phao điện chống tràn. Van chống cạn cho Máy bơm, công tắc điện phao nước, công tắc mực nước…. Là một thiết bị sử dụng phổ biến để thực hiện việc điều khiển máy bơm nước tự động đóng ngắt theo nhu cầu của người sử dụng.

Van là một thiết bị quan trọng trong việc bảo vệ máy bơm nước khỏi tình trạng chạy khô. Gây hư hại và giảm tuổi thọ của máy. Đây là một sản phẩm thông minh được thiết kế để tự động ngắt nguồn điện của máy bơm khi phát hiện lưu lượng nước giảm xuống dưới mức an toàn. Cơ chế hoạt động của van chống cạn dựa trên việc đo lưu lượng và áp suất nước. Giúp máy bơm tự động dừng hoạt động để tránh hiện tượng bơm khô. Vốn có thể gây ra tình trạng nóng quá mức và hư hại các bộ phận cơ khí bên trong.

Cấu tạo và nguyên lý hoạt động của phao điện chống tràn.

Cấu tạo.

Phao báo mức được cấu tạo gồm 3 phần, mỗi phần có một chức năng riêng biệt.

– Phần phao làm từ nhựa PP có chứa bi sắt và tiếp điểm, có tác dụng chính trong viêc tắt hay mở máy bơm nước.

– Phần dây cáp PVC, có chức năng dẫn điện.

– Phần cục nặng có chức năng giữ cho phao hoạt động tại một vị trí xác định, có thể thay đổi độ dài ngắn phần này.

Nguyên lý hoạt động.

Nguyên lý hoạt động của phao điện cơ bản như sau:

– Khi trong bể còn nước, quả phao nổi lên. Giữ cho công tắc bên trong ở trạng thái đóng, cho phép dòng điện đi qua và máy bơm hoạt động bình thường.

– Khi mực nước xuống đến mức thấp nhất đã cài đặt. Quả phao sẽ chìm xuống theo phương thẳng đứng. Lực này làm viên bi bên trong phao lăn, tác động vào công tắc khiến nó chuyển sang trạng thái ngắt.

– Nguồn điện cấp cho máy bơm bị ngắt, bơm ngừng hoạt động, nhờ đó được bảo vệ an toàn.

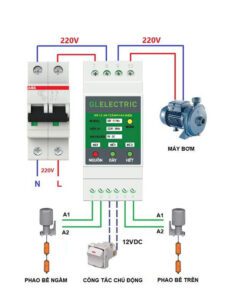

Cách lắp đặt sơ đồ đấu phao điện chống tràn chi tiết

Phao điện máy bơm là thiết bị không thể thiếu trong các hệ thống máy bơm nước. Giúp tự động ngắt khi hết nước và bảo vệ motor khỏi hư hỏng. Việc lắp đặt đúng cách không chỉ đảm bảo an toàn mà còn kéo dài tuổi thọ máy bơm.

Trước khi tiến hành lắp đặt, bạn cần chuẩn bị:

– Phao bơm nước tự động phù hợp công suất.

– Dây điện, rơ le, cầu dao, và các dụng cụ điện cần thiết.

– Ngắt hoàn toàn nguồn điện trước khi đấu dây.

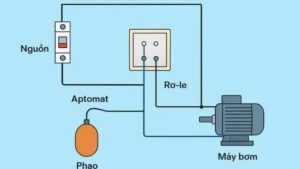

Sơ đồ đấu dây cơ bản cho chức năng chống tràn.

Đây là sơ đồ phổ biến nhất được sử dụng cho các máy bơm nước gia đình. Thường dùng để bơm nước từ bể ngầm lên bể chứa trên sân thượng. Để ngăn tràn, phao bơm nước được lắp đặt ở mức cao trong bồn chứa.

Khi mực nước đạt mức này, phao sẽ tự động ngắt nguồn điện cấp cho máy bơm, giúp ngăn chặn tràn hiệu quả. Sơ đồ đấu dây cơ bản bao gồm kết nối phao với rơ le và motor bơm. Đảm bảo máy bơm chỉ hoạt động khi nước chưa đạt mức tối đa. Vừa an toàn vừa bảo vệ động cơ khỏi hư hỏng.

Bước 1: Ngắt hoàn toàn nguồn điện bằng cầu dao (aptomat) để đảm bảo an toàn.

Bước 2: Xác định các dây của phao điện sẽ sử dụng:

– Dây ra điều khiển máy bơm.

– Dây trung tính.

– Dây không sử dụng cần được bọc băng keo cách điện cẩn thận.

Bước 3: Đấu dây nguồn vào một đầu của máy bơm nước.

Bước 4: Đấu đầu còn lại của máy bơm vào dây ra điều khiển của phao.

Bước 5: Đấu dây trung tính của phao vào dây nguội của nguồn điện để hoàn thành mạch, đảm bảo phao hoạt động đúng chức năng chống tràn.

Khi lắp theo sơ đồ đấu dây phao điện máy bơm này, lúc bể cạn, phao chìm xuống, tiếp điểm A1-A2 thông mạch, máy bơm nước hoạt động. Khi bể đầy, phao nổi lên, tiếp điểm ngắt, bơm ngừng. Việc tuân thủ đúng sơ đồ đấu phao điện máy bơm là cực kỳ quan trọng.

Sơ đồ đấu dây cho chức năng chống cạn.

Khi lắp đặt, phao bơm nước tự động sẽ phát hiện mực nước thấp và gửi tín hiệu ngắt điện cho máy bơm. Đảm bảo an toàn cho động cơ. Sơ đồ đấu phao điện bơm nước cơ bản kết nối phao với rơ-le và motor. Giúp máy bơm chỉ hoạt động khi có đủ nước trong bồn.

Bước 1: Xác định các dây của phao điện

– Bạn cần xác định hai dây trong phao điện có chức năng thường mở (NO – Normally Open). Hai dây này sẽ cho dòng điện đi qua khi phao nổi (đầy nước) và ngắt khi phao chìm (cạn nước).

– Bạn có thể dùng đồng hồ vạn năng để kiểm tra hoặc xem hướng dẫn của nhà sản xuất. Dây thường đóng (NC – Normally Close) không dùng trong trường hợp này, bạn chỉ cần quấn băng keo cách điện và bỏ qua.

Bước 2: Đấu dây nguồn vào phao.

Dùng một dây điện từ nguồn (dây nóng hoặc dây nguội, tùy sơ đồ điện nhà bạn) nối vào một trong hai dây thường mở (NO) của phao điện.

Bước 3: Đấu phao vào máy bơm.

Sử dụng dây thường mở (NO) còn lại của phao điện để nối vào một đầu dây của máy bơm.

Bước 4: Đấu dây nguồn còn lại vào máy bơm.

 Lấy dây nguồn còn lại (dây nguội hoặc dây nóng) nối trực tiếp vào đầu dây còn lại của máy bơm.

Khi thực hiện đúng sơ đồ đấu phao điện bơm nước này. Lúc bể còn nước, phao nổi, tiếp điểm B1-B2 (dây Đen và Nâu) thông mạch, máy bơm hoạt động bình thường. Khi nước cạn, phao chìm xuống, tiếp điểm ngắt. Giúp bảo vệ motor bơm nước hiệu quả và đảm bảo an toàn cho toàn bộ hệ thống.

Sơ đồ đấu phao điện máy bơm công suất lớn.

Với các máy bơm nước công suất lớn, đấu trực tiếp sẽ làm hỏng tiếp điểm của phao. Bạn cần sử dụng khởi động từ làm thiết bị trung gian.

– Nguyên lý: Phao điện chỉ cấp nguồn điều khiển cho cuộn hút của khởi động từ. Các tiếp điểm chính của khởi động từ sẽ chịu tải và cấp nguồn cho máy bơm nước.

– Cách đấu nối: Nguồn điện điều khiển (220V) sẽ được đấu nối tiếp qua phao điện (dùng cặp dây phù hợp với chức năng chống cạn/chống tràn) rồi cấp vào 2 chân A1, A2 của cuộn hút khởi động từ. Nguồn động lực 3 pha hoặc 1 pha công suất lớn sẽ đi qua các tiếp điểm chính (L1-T1, L2-T2, L3-T3) của khởi động từ để cấp cho mô tơ bơm nước.

Thực hiện đúng theo sơ đồ đấu phao điện bơm nước sẽ giúp bảo vệ motor và đảm bảo máy bơm hoạt động an toàn, bền bỉ.

Những lưu ý khi chọn mua phao điện chống tràn.

Để chọn được một chiếc phao điện bơm nước phù hợp, bạn cần quan tâm đến các thông số kỹ thuật sau:

Điện áp, công suất, dòng tải.

Hầu hết các phao điện trên thị trường hoạt động với điện áp phổ biến 110/220V. Tuy nhiên, điều quan trọng nhất là dòng điện chịu tải. Một phao điện thông thường có thể chịu tải từ 7.5A đến 15A, tương thích với các máy bơm nước có công suất từ 1HP đến 2HP. Nếu máy bơm nước của bạn có công suất lớn hơn, bạn bắt buộc phải lắp đặt thông qua một khởi động từ (contactor) để bảo vệ tiếp điểm của phao.

Nhiệt độ hoạt động và phạm vi ứng dụng.

Nhiệt độ hoạt động tiêu chuẩn của phao điện thường từ 5 đến 60 độ C, phù hợp cho các bể nước sinh hoạt. Nếu bạn cần sử dụng cho hệ thống nước nóng hoặc môi trường công nghiệp đặc thù, hãy tìm các loại phao chịu nhiệt chuyên dụng. Một chiếc phao điện bơm nước tốt sẽ đảm bảo motor bơm nước hoạt động ổn định.

Vật liệu, độ bền, chuẩn IP.

Như đã đề cập, vật liệu có thể là nhựa hoặc inox. Ngoài ra, hãy chú ý đến tiêu chuẩn bảo vệ IP (Ingress Protection). Một chiếc phao điện chất lượng tốt phải đạt chuẩn IP68, nghĩa là có khả năng chống bụi hoàn toàn và hoạt động ổn định khi ngâm trong nước trong thời gian dài. Độ bền cơ học của phao thường được nhà sản xuất công bố với số lần đóng ngắt có thể lên tới 1 triệu lần.
