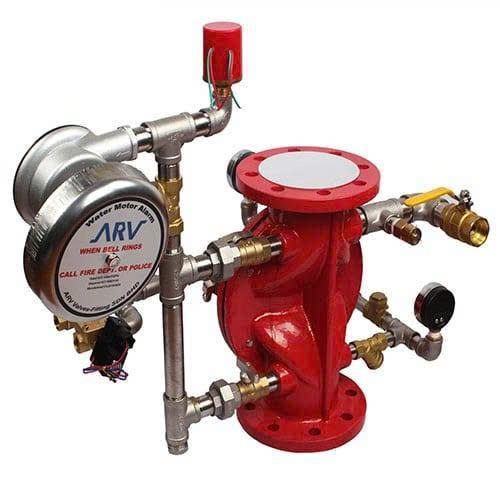

Van tràn ngập pccc là loại van điều chỉnh xả nhanh dòng nước trong hệ thống phun nước. Thiết bị cùng với bình chứa và máy bơm, là một phần quan trọng của nhiều hệ thống phòng cháy chữa cháy công nghiệp. Thường được coi là “trái tim của hệ thống”. Vậy thiết bị có đặc điểm cấu tạo và nguyên lý hoạt động như thế nào? Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.
TỔNG QUÁT NỘI DUNG CHÍNH
Van tràn ngập là dòng van công nghiệp truyền động hệ thống. Được mở bằng hệ thống phát hiện được lắp đặt ở cùng khu vực với đầu phun hoặc bằng thao tác thủ công từ xa. Cung cấp nước cho tất cả các vòi phun. Vì định nghĩa này khá rộng nên có thể phát sinh một số nhầm lẫn giữa các loại van quy trình khác và van xả tràn. Chúng tôi sẽ giúp bạn có thể biết khi nào một van thực sự là van xả tràn trong phần nội dung tiếp theo.
Van tràn ngập hay van xả tràn ngập có kích cỡ DN80, DN100, DN150. Là kích cỡ được thiết kế theo chuẩn hệ thống của quốc tế mà những hệ thống cứu hỏa của những nước tiên tiến trong đó có Việt Nam đang sử dụng.
Van được điều khiển tự động trong các hệ thống PCCC nước hay bọt foam. Đây là loại van phản ứng nhanh chóng, cung cấp được lượng nước lớn. Trên diện tích lớn và trong một khoảng thời gian ngắn nhất. Van Deluge tạo ra một “vùng đệm” trong các khu vực nguy hiểm hoặc trong các khu vực nơi đám cháy có thể lây lan nhanh chóng.Chúng cũng có thể được sử dụng để làm mát bề mặt để ngăn ngừa biến dạng hoặc sự sụp đổ của cấu trúc. Hoặc để bảo vệ bình chứa, máy biến áp, hay xử lý đường dẫn từ vụ nổ.

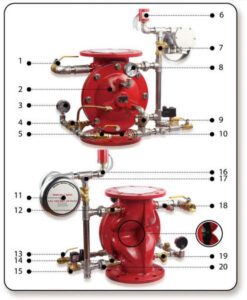

Deluge Valve có cấu tạo khá phức tạp với nhiều chi tiết, mỗi chi tiết sẽ có cấu tạo và chức năng khác nhau, cụ thể như:
– Thân van: Là bộ phận được chế tạo từ chất liệu gang, bên ngoài được phủ một lớp sơn Epoxy đỏ, màu đặc trưng của ngành PCCC để phân biệt với các thiết bị van thông thường khác.
Thân van được thiết kế mặt bích 2 đầu để kết nối với đường ống và thiết bị.
– Đĩa van: Là bộ phận được chế tạo từ chất liệu thép không gỉ. Bên ngoài được bọc cao su để tăng độ kín khít và hạn chế ma sát ăn mòn.
– Tay gạt: Là bộ phận dự phòng để người vận hành có thể đóng mở van thủ công.
– Đồng hồ đo áp: Là bộ phận được dùng để đo áp suất nước tại đầu cấp và đầu ra của van tràn.
– Công tắc áp suất: Là bộ phận có khả năng phát hiện sự thay đổi áp suất trong hệ thống. Thực hiện nhiệm vụ kiểm soát và điều tiết áp suất trong hệ thống.
– Van điện từ: Là bộ phận nhận tín hiệu bấm mở van. Qua đó giúp dòng chất lỏng đi qua hệ thống đường ống để dập tắt đám cháy.
– Van bi: Là bộ phận được lắp đặt vào vị trí ống trên van. Chúng giúp đảm bảo được áp lực lưu chất hoạt động trong van ổn định.
– Van xả
– Chuông nước…
Ngoài những bộ phận chính như trên, Deluge Valve còn được lắp đặt kèm theo một số thiết bị khác nhằm hỗ trợ hoạt động như: Van 1 chiều, van cổng, y lọc…

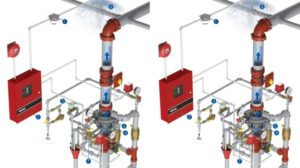

Van xả tràn có nguyên lý hoạt động khá đơn giản. Ở trạng thái bình thường van luôn luôn đóng. Lúc này nước ở nguồn cấp được đưa vào khoang ngăn chặn thông qua van một chiều và đẩy màng đi vào vị trí đóng van. Áp lực từ khoang ngăn chặn được trợ lực đẩy của lò xo nên thắng áp lực nước đầu vào.
Deluge valve trong trường hợp nếu van được mở xả tự động bằng van điện từ hoặc bằng tay. Thì áp lực trong khoang ngăn cũng sẽ được giải phóng. Lúc nào áp lực đầu vào sẽ thắng áp lực của lò xo. Thì khi đó màng cao su sẽ đẩy lên và van sẽ được mở. Khi đó, nước cung cấp vào hệ thống phía sau van màng ngăn.

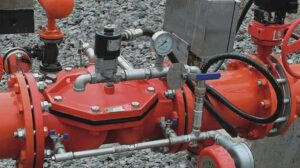

Van xả tràn từ xa rất phù hợp cho nhiều ứng dụng trong thị trường Dầu khí và Phát điện, cũng như trong các ngành công nghiệp khác bao gồm:
– Trạm xăng dầu, bãi đặt bể chứa nhiên liệu (hệ thống làm mát, khu vực xe tải chất hàng)
– Nhà máy điện (máy biến áp, giám sát)
– Đường hầm có hệ thống đầu phun
– LNG (hệ thống đo lường và giám sát)
– Nhà xưởng máy bay (hệ thống bọt và màn hình)
– Ngành công nghiệp ô tô (khu vực sơn, giám sát)
– Ngành công nghiệp giấy và bột giấy (giám sát)
– Hệ thống bọt (giám sát, máy tạo bọt, buồng bọt)
