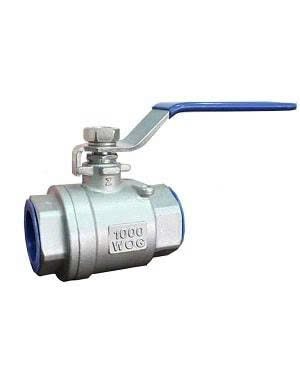

Van tay gạt inox 21

Van tay gạt inox 21 hay còn gọi là van bi inox DN15 là một trong những một trong những dòng sản phẩm được sử dụng rất nhiều hiện nay. Vậy van có cấu tạo và ứng dụng như thế nào? Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.

Khái niệm van tay gạt inox 21.

Van bi inox phi 21 hay van bi tay gạt inox 1 2 là một loại van bi có kích cỡ thuộc dạng nhỏ và phổ biến. Loại van này có thiết kế nhỏ gọn và bộ phận tay gạt dễ vận hành, phù hợp lắp đặt trong nhiều hệ thống. Van sử dụng ren để  với các phụ kiện ống khác, hoặc với các van công nghiệp và thiết bị đo khác. Loại kết nối này nhanh chóng và dễ dàng. Phù hợp đặc biệt với các kích thước nhỏ của đường ống.

Van bi tay gạt inox  có khả năng chịu được môi trường làm việc khác nhau. Từ môi trường có nhiệt độ cao cho đến áp lực làm việc. Bên cạnh đó, nó còn chống ăn mòn, nâng cao được tuổi thọ. Chính vì vậy, dòng van này được sử dụng nhiều trong hệ thống dẫn nước, đường ống nước thải. Hoặc là sử dụng trong nhà máy sản xuất khí, chất hóa học.

Thông số kỹ thuật và cấu tạo của van tay gạt inox 21.

Thông số kỹ thuât.

– Tên: Van bi inox DN15

– Kích thước: DN15, 1/2″, nối ống phi 21mm

– Xuất xứ: Nhật bản, Malaysia, Trung Quốc

– Chất liệu: SUS 304/CF8, SUS201/CF8, SUS316/CF8M

– Gioăng: teflon

– Kiểu kết nối: nối ren

– Kiểu vận hành: tay gạt

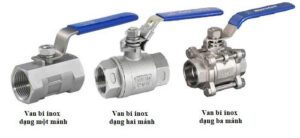

– Hình dạng: một mảnh, hai mảnh, ba mảnh

– Áp lực làm việc: PN10, PN16

– Nhiệt độ làm việc: 220 độ C

– Môi trường làm việc: nước, dầu, khí, oxi hóa loãng

– Giấy tờ hàng hóa: CO CQ

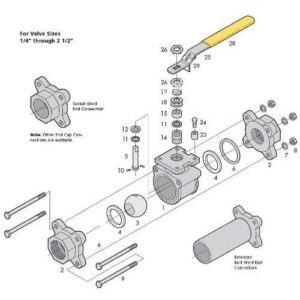

Cấu tạo của van tay gạt inox 21.

Van bi inox nói chung hay van 21 nói riêng đều được cấu thành từ những bộ phận dưới đây:

– Thân van (Body): Là phần vỏ ngoài của van, chứa các bộ phận bên trong và có các cổng kết nối với đường ống. Vật liệu thân van thường là Inox 201, 304, 316.

– Trục van (Stem): Thanh nối giữa tay gạt và quả bi, truyền chuyển động xoay từ tay gạt xuống bi.

– Quả bi (Ball): Phần tử đóng mở chính của van, có dạng hình cầu rỗng với một lỗ xuyên tâm. Thường được làm từ Inox và được đánh bóng để giảm ma sát.

– Gioăng làm kín (Seat/Seal): Các vòng đệm làm từ vật liệu mềm như PTFE (Teflon), RPTFE, PEEK, hoặc Viton, được đặt xung quanh quả bi để tạo độ kín tuyệt đối khi van đóng và giảm ma sát khi bi xoay.

– Đệm kín trục (Stem Packing): Các vòng đệm làm kín xung quanh trục van để ngăn rò rỉ lưu chất ra bên ngoài.

– Đai ốc/Bulong: Dùng để cố định các bộ phận thân van (đối với van có nhiều thân) và kết nối với đường ống.

– Tay gạt (Handle/Lever): Bộ phận để người vận hành tác động lực, xoay trục van và quả bi. Tay gạt thường được làm từ inox hoặc thép bọc nhựa.

Đặc điểm và ứng dụng của van tay gạt inox 21.

Đặc điểm của van.

Van bi inox DN15 có những đặt điểm nổi bật như:

Hình dáng của van rất nhỏ gọn, giúp việc di chuyển, lắp đặt và bảo trì trở nên vô cùng nhanh chóng và thuận tiện.

Gioăng cao su teflon chỉ có thể chịu được nhiệt độ lên đến 220°C.

Có nhiều kiểu dáng thân van như dòng, 2 mảnh, 3 mảnh, tạo thuận lợi cho việc vệ sinh, bảo trì van hoặc thay mới các linh kiện trong van.

Ngoài loại van hai ngã, van bi inox phi 21 còn có dòng 3 ngã, cho phép kết nối với 3 đường ống. Dòng 3 ngã có thể làm việc theo dạng chữ T hoặc chữ L.

Van bi inox phi 21 được sử dụng để nối ống có đường kính 21mm, tương đương với DN15. Van còn được gọi là van bi inox DN15 hoặc van bi inox 1/2″.

Van bi inox 1/2″ đi kèm với bộ điều khiển đóng mở bằng tay gạt.

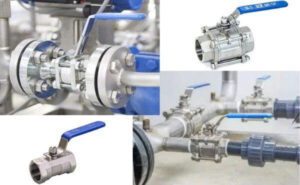

Ứng dụng của van.

Ngày nay van bi tay gạt inox ngày càng được ứng dụng rộng rãi trong các hệ thống ngành nghề như:

– Hệ thống cấp thoát nước: Dùng trong các đường ống cấp nước sinh hoạt, công nghiệp, hệ thống xử lý nước thải.

– Ngành hóa chất: Điều khiển dòng chảy của các loại hóa chất ăn mòn, axit, kiềm trong nhà máy sản xuất.

– Ngành thực phẩm và đồ uống: Đảm bảo vệ sinh an toàn thực phẩm, được sử dụng trong các dây chuyền sản xuất bia, rượu, sữa, nước giải khát. Van bi inox với kết nối clamp là lựa chọn hàng đầu.

– Ngành dược phẩm: Trong các quy trình sản xuất thuốc, yêu cầu độ sạch và chống nhiễm khuẩn cao.

– Ngành dầu khí: Điều khiển dòng chảy của dầu, khí đốt trong các nhà máy lọc hóa dầu, hệ thống đường ống dẫn.

– Hệ thống HVAC: Trong các đường ống dẫn nước lạnh, nước nóng cho hệ thống điều hòa không khí và sưởi ấm.

– Năng lượng: Trong các nhà máy điện, hệ thống hơi nóng, nước làm mát.

– Hệ thống khí nén: Điều khiển dòng khí nén trong các nhà máy sản xuất.

– Nông nghiệp: Trong các hệ thống tưới tiêu tự động, xử lý nước cho chăn nuôi.

Những điều cần chú ý khi lựa chọn van tay gạt inox 21.

Để tiết kiệm chi phí cũng như giúp hệ thống chúng ta hoạt động tối ưu nhất bạn cần lưu ý những thông số của van khi lựa chọn như sau:

– Loại lưu chất: Xác định chính xác loại chất lỏng hoặc khí (nước sạch, nước thải, hóa chất, dầu, hơi nóng) để chọn loại inox (201, 304, 316) và vật liệu gioăng làm kín (PTFE, Viton) tương thích. Đảm bảo khả năng chống ăn mòn.

– Kích thước đường ống: Chọn kích cỡ van (phi DN) tương ứng với đường ống để đảm bảo lưu lượng dòng chảy và tránh sụt áp.

– Kiểu kết nối: Phù hợp với hệ thống đường ống hiện có (ren, mặt bích, clamp, hàn).

– Áp suất và nhiệt độ làm việc: Xác định dải áp suất và nhiệt độ tối đa của hệ thống để chọn van có khả năng chịu đựng phù hợp (ví dụ: PN16, PN25, 10K, 20K).

– Số ngã van: Chọn van 2 ngã cho đóng mở cơ bản. Hoặc van 3 ngã nếu cần chuyển hướng/trộn dòng chảy.

– Tiêu chuẩn và chứng nhận: Kiểm tra xem van có đáp ứng các tiêu chuẩn công nghiệp (JIS, ANSI, DIN) và các chứng nhận chất lượng cần thiết không.

– Môi trường lắp đặt: Xem xét không gian lắp đặt để chọn loại thân van (1PC, 2PC, 3PC) và kiểu tay gạt phù hợp.
