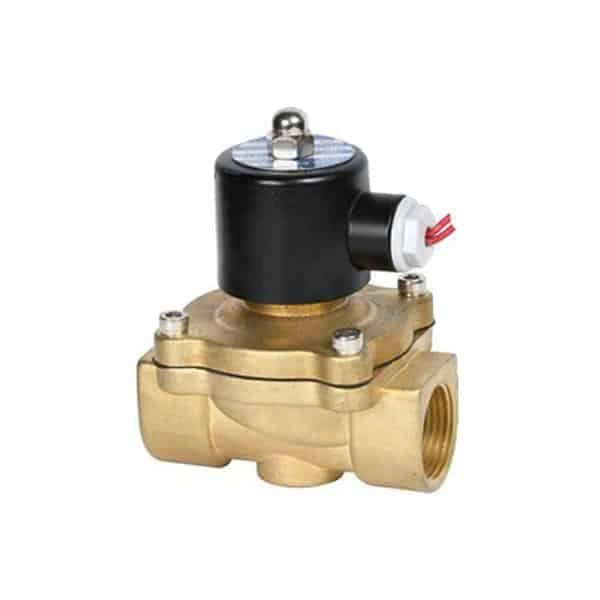

Van điện từ thường mở

Van điện từ thường mở là thiết bị được ứng dụng rất nhiều trong các đường ống hệ thống để vận chuyển và kiểm soát lưu chất lỏng, khí, hơi… Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu chi tiết về thông số và đặc điểm của van trong bài viết dưới đây nhé.

Giơi thiệu van điện từ thường mở.

Van điện từ thường mở (Normally Open – NO) là loại van tự động ở trạng thái mở để dòng lưu chất (nước, khí, gas, dầu) đi qua khi không có điện. Van chỉ đóng khi cấp điện để hút piston chặn dòng chảy. Thường dùng cho hệ thống cần hoạt động liên tục (ví dụ: cấp nước, dầu bôi trơn) để tiết kiệm năng lượng.

Khác với loại van thường đóng van thường mở là cấp điện thì sẽ hoạt động. Khi ở trạng thái bình thường không có dòng điện đi qua, van sẽ luôn mở liên tục để vận chuyển lưu chất. Van sử dụng điện áp 220VAC, 24VDC… Tùy thuộc vào nhu cầu của hệ thống để lựa chọn cuộn coil điện phù hợp.

Ngược lại, khi cấp nguồn điện, van sẽ đóng hoàn toàn và ngăn chặn lưu chất không thể đi qua van. Với kiểu hoạt động đặc biệt như thế, van điện từ thường mở sẽ ít thông dụng hơn loại van thường đóng. Chúng chỉ thích hợp với những hệ thống cần phải làm việc liên tục thường xuyên.

Loại van này được thiết kế bằng nhiều loại vật liệu bền bỉ như inox, gang, đồng, thép… có khả năng chịu được áp lực cao lên đến 300 bar và nhiệt độ môi trường lưu chất có thể lên đến 180 độ C. Ngoài ra, tuy được vận hành bằng điện nhưng khả năng tiêu hao năng lượng lại ở mức tương đối thấp, giúp tiết kiệm được nhiều chi phí vận hành.

Thông số kỹ thuật và cấu tạo của van điện từ thường mở.

Thông số kỹ thuật của van.

– Kích thước: DN8 – DN200

– Chất liệu: Đồng, gang, inox, nhựa

– Phương thức vận hành: Điều khiển điện

– Điện áp sử dụng: 12V, 24V, 110V, 220V, 380V

– Phương thức kết nối: Nối ren, mặt bích

– Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS

– Nhiệt độ làm việc: Tối đa 180 độ C

– Môi trường sử dụng: Chất lỏng, khí, hơi

– Xuất xứ: Hàn Quốc, Nhật Bản, Trung Quốc, Đài Loan, Malaysia, Châu Âu…

– Áp lực: PN10 / PN16

-Tình trạng: Sẵn kho

– Bảo hành: 12 tháng

– Chứng chỉ hàng hóa: CO CQ

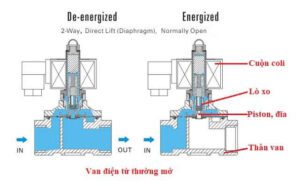

Cấu tạo của van.

Phần coil điện thường mở.

– Coil điện là một bộ phận không thể thiếu của van điện từ thường mở với chức năng tạo ra từ trường khi được cấp điện, từ đó tạo ra lực từ kéo lõi ti bên trong thân van lên, mở cổng cho lưu chất đi qua.

– Coil điện thường mở cấu tạo dạng coil điện đồng đúc nguyên khối chịu được đóng mở liên tục. Điện áp đa dạng 12v, 24DC, 24AC, 110v, 220v.

-Chú ý: Trên thị trường có 2 loại coid điện là coid nhôm và coid đồng nên sản phẩm chính hãng thì có coid điện bằng đồng sẽ có tuổi thọ cao hơn nhiều và chạy ít nóng hơn.

Phần thân van thường mở.

– Phân thân van được chế tạo theo dạng luôn mở. Thân van được làm từ các chất liệu đồng, inox, gang, nhựa. Van được cấu tạo từ nhiều loại vật liệu khác nhau nên có thể sử dụng được cho nhiều loại môi trường khác nhau.

– Van thường được kết nối với đường ống bằng lắp ren hoặc mặt bích.

– Thân van được đúc nguyên nguyên khối đảm bảo chịu được va đập, chịu được áp lực cao.

Phần màng van.

– Phần màng van nó có 2 dạng đối với dạng van dùng nước lạnh đa dụng thì sẽ sử dụng dạng van điện từ có màng. Đối với dạng van dùng hơi nóng thì sẽ sử dụng van điện từ có piton.

– Màng van có các vật liệu như: Cao su EPDM ( 80 độ C), Cao su Vitton ( 140 độ C), NBR, PTFE ( 180 độ C).

Nguyên lý hoạt động của van điện từ thường mở.

Van điện từ thường mở là một thiết bị điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống bằng cách sử dụng một dòng điện để tạo ra một lực từ để mở van. Dưới đây là nguyên lý hoạt động cơ bản của van điện từ thường mở:

– Cấu trúc cơ bản.

+ Van bao gồm một cuộn dây dẫn điện, một nòng cắt, và một van.

+ Khi không có điện, nòng cắt được giữ trong vị trí đóng bằng lực từ tích tụ từ nam châm hoặc lò xo.

– Khi có điện.

+ Khi dòng điện được áp dụng vào cuộn dây dẫn, nó tạo ra một lực từ.

+ Lực từ này làm thay đổi vị trí của nòng cắt, mở ra khỏi vị trí đóng.

– Van mở ra: Khi nòng cắt mở ra, chất lỏng hoặc khí có thể chảy qua van mà không gặp trở kháng.

– Khi mất điện: Khi nguồn điện bị ngắt, lực từ giảm và nòng cắt được đưa về vị trí đóng bằng lực từ nam châm hoặc lò xo.

– Van đóng lại: Khi nòng cắt quay trở lại vị trí đóng, dòng chảy của chất lỏng hoặc khí bị cắt đứt.

Ứng dụng của van điện từ thường mở.

–  Van đang được sử dụng rộng rãi trong nhiều hệ thống. Tiêu biểu như:

– Trong các hệ thống nước sạch ở các hộ gia đình, khu dân cư

– Trong các hệ thống tưới tự động

– Trong các hệ thống phun nước

– Trong các hệ thống cấp nước ở các nhà máy, xí nghiệp, khu công nghiệp…

Phân loại van điện từ thường mở.

Van điện từ thường mở có rất nhiều loại. Để giúp người sử dụng thuận tiện trong việc lựa chọn, dựa vào một số tiêu chí, chúng sẽ được phân chia thành các loại sau đây:

Phân loại theo chất liệu.

Chất liệu là một trong những tiêu chí quan trọng để quyết định sự phù hợp của một thiết bị đối với hệ thống. Bởi mỗi chất liệu sẽ có những tính chất riêng biệt, có khả năng chịu nhiệt, chịu áp khác nhau.

Lựa chọn đúng chất liệu cũng là cách giúp hệ thống hoạt động hiệu quả. Mang đến năng suất cao và tuổi thọ van được sử dụng lâu dài.

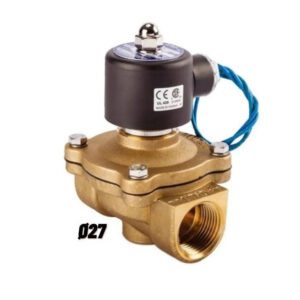

Van điện từ thường mở đồng.

Đồng là một loại vật liệu có khả năng dẫn nhiệt vô cùng hiệu quả. Với thiết kế sang trọng và màu sắc bắt mắt, van đồng thường mang đến tính thẩm mỹ cao cho hệ thống.

Ngoài ra, loại van này có khả năng chống chịu hiệu quả trong nhiều điều kiện môi trường, có khả năng chống ăn mòn tốt và độ bền cao nên nhận được rất nhiều đánh giá cao từ người sử dụng.

Tuy nhiên, các loại van đồng thường có kích thước khá hạn chế, chỉ thường nhỏ hơn DN50, thích hợp với các hệ thống có quy mô nhỏ và được kết nối với đường ống theo phương thức nối ren, thuận tiện cho quá trình tháo lắp để kiểm tra, bảo trì.

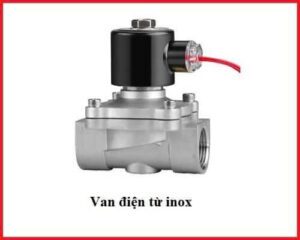

Van điện từ thường mở inox.

Thường được chế tạo bằng các loại inox như inox 201, inox 304, inox 316… với nhiều kích thước đa dạng, thích hợp ứng dụng trong nhiều môi trường lưu chất như chất lỏng, khí hơi…

Đặc biệt, đây được xem là một loại vật liệu cao cấp với nhiều tính năng vượt trội như có độ bền cao, độ cứng tốt, chịu lực, chịu nhiệt ổn định, có khả năng chống ăn mòn và oxy tốt hơn các loại vật liệu khác.

Van inox còn nhận được nhiều đánh giá cao từ người sử dụng vì thiết kế sang trọng, đẹp mắt, luôn giữ được vẻ bóng đẹp và không bị gỉ sét theo thời gian.

Chất liệu inox cũng tương đối an toàn và không chứa các chất độc hại, thích hợp sử dụng trong môi trường lưu chất sạch mà không làm ảnh hưởng đến chất lượng của lưu chất.

Van điện từ thường mở gang

Thường được sản xuất bằng các loại gang như gang cầu, gang xám… có giá thành rẻ, độ bền bỉ cao, an toàn cho người sử dụng nên rất được ưa chuộng trong việc sản xuất van công nghiệp.

Trục van được thiết kế chắc chắn, chịu được áp lực dòng chảy lớn bên trong thân van. Ngoài ra còn mang đến khả năng hoạt động êm ái, không phát ra nhiều tiếng ồn khó chịu. Có khả năng chống ăn mòn cao.

Phân loại theo phương thức kết nối.

Với kích thước từ DN8 – DN200, van điện từ thường mở sẽ được kết nối với đường ống hệ thống bằng hai phương thức vận hành chính: Nối ren và mặt bích.

Van điện từ thường mở nối ren.

Đây là phương thức kết nối vô cùng phổ biến và được ứng dụng ở hầu hết các đường ống có kích thước nhỏ hơn DN50.

Trên các thân van sẽ được thiết kế các vòng ren trong theo chiều xoắn ốc, khi tiến hành lắp đặt. Người vận hành chỉ cần vặn siết các chân ren vào đường ống cho đúng chiều. Đến khi thật chắc chắn là có thể hoàn thành.

Tuy nhiên, phương thức nối ren chỉ thích hợp với các hệ thống quy mô nhỏ. Có áp lực vừa phải nên chú ý lựa chọn cho phù hợp để mang đến hiệu quả làm việc tốt.

Van điện từ thường mở mặt bích.

Mặt bích là phương thức kết nối được sử dụng phổ biến nhất hiện nay. Chúng được ứng dụng trong hầu hết mọi lĩnh vực. Thích hợp với các thiết bị, đường ống có kích thước DN50 trở lên.

Phân loại van điện từ theo điện áp.

Như đã nói, van điện từ là loại van được vận hành duy nhất bằng phương thức điện từ. Tức là chuyển hóa điện năng thành cơ năng để điều khiển van. Điện áp sử dụng tại mỗi hệ thống đôi khi sẽ khác nhau. Vì vậy, cần lựa chọn đúng điện áp điều khiển để van có thể sử dụng hiệu quả và tránh những rủi ro xấu có thể xảy ra.

Van điện từ thường mở 12V.

Vì khả năng ứng dụng của mức điện áp này tương đối thấp nên van 12V ít được sản xuất và không phổ biến bằng các loại van với mức điện áp khác.

Tuy nhiên, điều đó không có nghĩa là chúng không được sử dụng. Người ta thường sản xuất van điện từ 12V để phục vụ sử dụng trong một số hệ thống sản xuất đặc thù cần mức điện áp đặc biệt này.

Van điện từ thường mở 24V.

Mức điện áp 24V là mức điện áp được đánh giá là khá an toàn, chúng có thể được sử dụng để phục vụ trong một số lĩnh vực. Thích hợp để vận hành các loại thiết bị nhưng không gây ra nhiều rủi ro.

Ngày nay, van điện từ 24V được ứng dụng rất nhiều trong các hệ thống sản xuất tự động hóa trong các khu công nghiệp, khu sản xuất. Mang đến khả năng đóng mở tốt với năng suất vượt trội.

Van điện từ thường mở 110V.

Đây là mức điện áp không được sử dụng quá phổ biến tại Việt Nam và không tương thích với nhiều thiết bị, hệ thống điện đang vận hành hiện nay. Tuy nhiên, khả năng an toàn của mức điện áp này khá cao nên ít gây ra những sự cố điện không mong muốn.

Loại van điện từ 110V này thường được sử dụng chủ yếu trong những hệ thống có quy mô nhỏ. Công suất thấp như các phòng thí nghiệm, phòng nghiên cứu vi sinh…

Van điện từ thường mở 220V.

Đây là mức điện áp được sử dụng phổ biến nhất hiện nay và tương thích với hầu hết thiết bị, hệ thống điện tại Việt Nam.

Chính vì vậy, chúng có thể được sử dụng ở mọi lĩnh vực từ sản xuất công nghiệp, nông nghiệp đến phục vụ các nhu cầu đời sống. Mang đến năng suất làm việc cao.

Tuy nhiên, trong quá trình sử dụng cần đảm bảo các biện pháp cách điện an toàn. Vì mức điện áp này có khả năng gây ra những sự cố giật điện, cháy nổ không mong muốn.

Ưu điểm và nhược điểm của van điện từ thường mở.

Ưu điểm của van.

– Có thiết kế sang trọng, hiện đại, chắc chắn. Thích hợp lắp đặt tại nhiều vị trí.

– Khả năng đóng mở nhanh chóng, chính xác, mang đến hiệu quả làm việc cao.

– Van sẽ thực hiện vận chuyển lưu chất liên tục khi đang ở trạng thái đóng. Điều này sẽ giúp tiết kiệm được nhiều chi phí năng lượng.

– Thiết kế với đa dạng mức điện áp từ 12V – 220V để tương ứng với từng quy mô hệ thống khác nhau.

– Thường được sản xuất bằng các loại vật liệu có độ bền cao như inox, gang, thép, đồng, nhựa… chịu được áp lực lớn, nhiệt độ cao. Chống ăn mòn và oxy hóa hiệu quả.

– Ứng dụng thoải mái trong nhiều điều kiện môi chất. Từ những loại môi chất bình thường như nước sạch, nước thải… đến các loại có tính chất đặc biệt hơn như khí, hơi, xăng, dầu, hóa chất…

– Có hai phương thức kết nối chính là nối ren và mặt bích. Giúp tạo ra một hệ thống chắc chắn, bền bỉ, không gây rò rỉ lưu chất ra môi trường bên ngoài.

– Vận hành tự động bằng điện áp, có thể điều khiển từ xa cùng lúc nhiều thiết bị. Có thể lắp đặt tại những vị trí mà người vận hành không thể với tới.

Nhược điểm.

– Vì khả năng mở liên tục để lưu chất đi qua nên ít phổ biến hơn van điện từ thường đóng.

– Thời gian cấp điện để đóng van không thể kéo dài quá lâu, chỉ tối đa khoảng 2 tiếng.

– Không thích hợp với các loại lưu chất có độ sệt như bùn nhão.

– Vì là thiết bị điều khiển điện. Có cuộn coil bên trong và bộ phận này không thể tiếp xúc nhiều với nước, điều này có thể làm chập điện.

– Lưu chất đi qua van có thể sẽ xảy ra hiện tượng sụt giảm lưu lượng.
