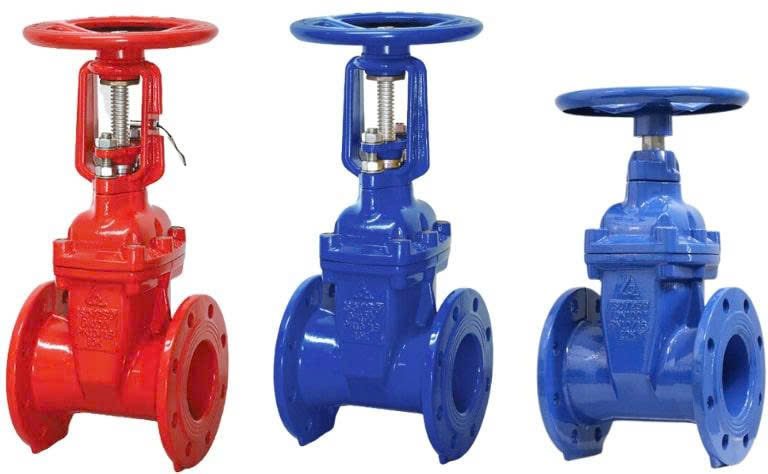

Van cổng DN50 Shinyi là thiết bị dùng để đóng mở dòng chảy trong đường ống, được sản xuất bởi Shinyi – thương hiệu hàng đầu trong lĩnh vực van công nghiệp. DN50 là đường kính danh nghĩa thường sử dụng để lắp cho đường ống phi 60 (2″). Vậy thiết bị có đặc điểm cấu tạo và nguyên lý hoạt động như thế nào? Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.
TỔNG QUÁT NỘI DUNG CHÍNH

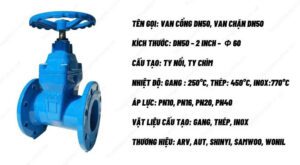

Van sử dụng cơ cấu trục van dạng ty chìm. Nghĩa là trục quay không nhô lên khi vận hành, rất phù hợp khi lắp đặt ở không gian hẹp hoặc âm dưới hố van.
Thân van được làm từ gang cầu hoặc gang xám, bề mặt phủ lớp epoxy chống ăn mòn. Đảm bảo độ bền cao trong các môi trường nước sạch và nước thải.
– Thân van: Gang cầu GGG50 hoặc gang xám, phủ epoxy chống rỉ.
– Cánh van: Gang bọc cao su EPDM đàn hồi tốt, kín khít tuyệt đối.
– Trục van: Inox hoặc thép mạ, thiết kế chìm trong thân.
– Tay quay: Dạng vô lăng thao tác bằng tay, nhỏ gọn.
– Gioăng làm kín: EPDM/NBR chịu áp lực và nhiệt độ ổn định.
– Nắp van: Bắt bu lông với thân, dễ tháo bảo trì.
– Cơ cấu hoạt động: Trục không di chuyển lên xuống – tiện lắp đặt dưới hố ga, hầm van.

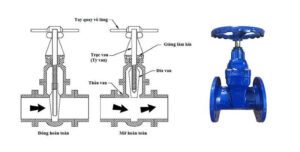

Van cổng ty chìm hoạt động bằng cơ chế nâng hạ cánh van thông qua xoay tay quay:
– Khi xoay tay quay theo chiều mở, cánh van được kéo lên khỏi dòng chảy.
– Khi xoay ngược lại, cánh van hạ xuống và ép chặt vào đế, chặn dòng lưu chất.
Do ty van được thiết kế chìm bên trong thân, người dùng không quan sát được trạng thái mở/đóng từ bên ngoài, nhưng đổi lại van rất gọn gàng, phù hợp với những vị trí có không gian hạn chế.
– Thiết kế gọn gàng: Ty chìm giúp tiết kiệm không gian, dễ lắp dưới hố ga, hầm van.
– Chất lượng ổn định: Sản xuất theo tiêu chuẩn ISO, đáp ứng yêu cầu kỹ thuật trong nước.
– Độ kín cao: Cánh van bọc EPDM đàn hồi tốt, đảm bảo không rò rỉ.
– Chống ăn mòn tốt: Sơn epoxy toàn bộ trong – ngoài, phù hợp môi trường nước và khí.
– Giá tốt: Giá thành cạnh tranh, phù hợp ngân sách các dự án vừa và nhỏ.
– Sẵn hàng nội địa: Dễ tìm mua, linh kiện thay thế có sẵn tại Việt Nam.

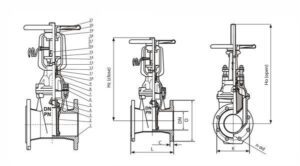

Thiết bị là loại van cổng có trục van (ty van) di chuyển lên xuống cùng với đĩa van khi vận hành. Khi mở van, ty van nâng lên; khi đóng van, ty van hạ xuống – nhờ đó người dùng dễ dàng nhận biết trạng thái làm việc của van.
– Thân van: Gang cầu FCD450, phủ sơn epoxy dày chống ăn mòn, chịu áp lực cao.
– Đĩa van: Gang cầu bọc cao su EPDM toàn phần, đảm bảo kín nước và chống mài mòn.
– Ty van (trục van): Làm từ inox 304 không gỉ, hiển thị trực quan trạng thái đóng/mở.
– Nắp van: Ghép với thân bằng bu lông, dễ tháo lắp để bảo trì.
– Gioăng làm kín: EPDM hoặc NBR – chống rò rỉ ở trục và mặt ghép nối.
– Tay quay: Dạng vô lăng bằng gang sơn tĩnh điện, vận hành nhẹ nhàng.
– Kết nối: Mặt bích theo tiêu chuẩn JIS 10K, BS PN16 hoặc ANSI 150.
Van vận hành thủ công bằng tay quay:
– Khi quay tay vô lăng theo chiều mở, ty van nâng đĩa van lên, cho phép dòng lưu chất đi qua toàn bộ tiết diện ống.
– Khi quay tay theo chiều ngược lại, đĩa van hạ xuống, chặn kín dòng chảy nhờ tiếp xúc giữa lớp cao su EPDM với bề mặt ghế van.
– Ty van nổi giúp người vận hành quan sát trực tiếp chiều cao ty để xác định trạng thái làm việc của van.
– Quan sát trạng thái dễ dàng: Nhờ ty nổi, người vận hành nhận biết rõ ràng van đang mở hay đóng.
– Kín nước tuyệt đối: Nhờ đĩa van bọc EPDM đàn hồi, ép chặt vào ghế van khi đóng.
– Chịu áp và ăn mòn tốt: Nhờ thân van gang cầu, phủ epoxy dày, tăng tuổi thọ sử dụng.
– Vận hành ổn định: Không bị kẹt, tay quay nhẹ, ít bảo trì.
– Tiêu chuẩn quốc tế: Phù hợp hệ thống công trình dân dụng và công nghiệp tại Việt Nam.
Van cổng Shinyi là giải pháp hiệu quả về chi phí, chất lượng ổn định, dễ bảo trì, phù hợp với yêu cầu kỹ thuật và môi trường vận hành tại Việt Nam. Van được ứng rụng rộng rãi trong cách hệ thống như:
– Hệ thống cấp nước sinh hoạt và đô thị
– Mạng lưới phòng cháy chữa cháy (PCCC)
– Trạm xử lý nước thải quy mô nhỏ
– Cấp nước cho nhà máy, khu công nghiệp
– Hệ thống đường ống tưới tiêu trong nông nghiệp
Van Shin Yi – Việt Nam luôn vững vàng trong suất quá trình hình thành và phát triển.Thành lập năm 2005 dưới sự hợp tác giữa Việt Nam và Đài Loan. Cơ Điện Shinko là tổng đại lý van Shinyi Việt Nam. Chuyên cung cấp các sản phẩm của van Shinyi trên toàn quốc.
Chúng tôi là địa chỉ quen thuộc và tin cậy của phần lớn đơn vị nhà thầu, đơn vị bảo trì và đơn vị thương mại. Mua hàng tại Cơ Điện Shinko quý khách sẽ được đảm bảo:
– Hàng nhập khẩu chính hãng, đầy đủ chứng chỉ xuất xưởng, chứng chỉ chất lượng.
– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc
– Chính sách giá tốt, hoa hồng hấp dẫn
– Bảo hành 12 tháng tận tình
– Đổi trả linh hoạt trong vòng 7 ngày
– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.
