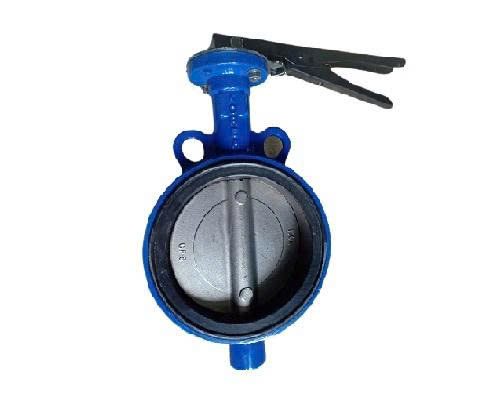

Van bướm tay gạt dn200

Van bướm tay gạt dn200 có kích thước danh định DN200 (8 inch ~ phi 219 mm). Van có ưu điểm đóng mở nhanh, chịu áp lực và nhiệt độ tốt nên được ứng dụng trong nhiều hệ thống khác nhau. Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu thông số kỹ thuật và cấu tạo của van qua bài viết dưới đây nhé.

Khái niệm van bướm tay gạt dn200.

Van bướm tay gạt DN200 là dòng van bướm điều khiển bằng tay gạt (Tay kẹp). Kết nối đường ống có đường kính ngoài phi 219,08 mm hoặc 8 inch. Van vận hành đóng mở nhanh chỉ bằng thao tác gạt phần tay gạt sang trái hoặc sang phải. Ưu điểm của dòng sản phẩm này là kết nối dạng wafer.  Có thể mở theo những góc nhất định và thường dùng cho hệ thống đường ống.

Van bướm tay gạt  hiện nay được công ty phân phối với nhiều thương hiệu như Sanwoo Hàn Quốc, AUT – Malaysia, Shinyi – Việt Nam…với nhiều vật liệu, mẫu mã khác nhau như thân gang cánh inox, toàn thân inox, uPVC. Quý khách hàng có thể tin tưởng và an tâm về chất lượng cũng như dịch vụ chúng tôi. Thời gian bảo hành 12-24 tháng và đủ CO CQ kèm theo hàng hoá.

Cấu tạo và thông số kỹ thuật của van bướm tay gạt DN200.

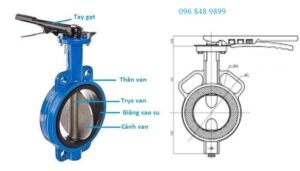

Cấu tạo.

Van bướm tay gạt có cấu tạo bao gồm các bộ phận chính như: Thân van, cánh van, trục van, gioăng làm kín, tay gạt.

– Thân van (Body): Bảo vệ và tạo khung cho các bộ phận bên trong van. Thường làm từ gang, inox, thép carbon hoặc nhựa.
Kết nối lắp bích (Wafer hoặc Lug) theo tiêu chuẩn DIN, JIS, hoặc ANSI.

– Đĩa van (Disc): Đóng/mở hoặc điều tiết dòng chảy. Thường làm từ inox, gang, hoặc nhựa chống ăn mòn, chịu lực tốt.

– Trục van (Shaft/Stem):Truyền chuyển động từ tay gạt đến đĩa van. Thường làm từ inox hoặc thép carbon cứng để chịu lực xoắn.

– Gioăng làm kín (Seal/Gasket): Đảm bảo độ kín, ngăn rò rỉ. Vật liệu phổ biến gồm EPDM, PTFE, hoặc NBR, tùy môi trường (nước, khí, dầu, hóa chất).

– Tay gạt (Lever Handle): Điều khiển đóng/mở van. Có chốt khóa giúp giữ van ở các vị trí mong muốn (đóng, mở hoặc bán mở).

– Vòng bi (Bushings): Giảm ma sát cho trục van, giúp vận hành nhẹ nhàng và tăng độ bền.

– Chốt khóa (Locking Device): Giữ cố định tay gạt, ngăn việc thay đổi trạng thái van do va chạm hoặc rung động.

Thông số kỹ thuật.

Thông số chung cơ bản.

– Kích thước danh định (DN): DN200 (đường kính trong: 200 mm)

– Áp suất làm việc (PN): PN10, PN16 (tương ứng 10 bar, 16 bar)

– Nhiệt độ làm việc: -10°C đến 80°C (với thân gang); lên đến 180°C nếu dùng vật liệu chịu nhiệt như inox hoặc PTFE

– Kiểu kết nối: Lắp bích (Wafer) hoặc Tai bích (Lug) theo các tiêu chuẩn BS, JIS, DIN

– Góc xoay: 0° – 90°

Tiêu chuẩn kỹ thuật:

– Áp suất thử nghiệm:

+ Thử nghiệm kín: 1,5 lần áp suất làm việc

+ Thử nghiệm thân van: 2 lần áp suất làm việc

– Tiêu chuẩn mặt bích:

+ DIN 2501 (Châu Âu)

+ JIS 10K (Nhật Bản)

+ ANSI 150 (Mỹ)

– Áp lực làm việc: PN10 – PN16 hay 10kg/cm2 – 16kg/cm2

– Nguồn gốc xuất xứ: AUT – Malaysia, Samwoo – Hàn Quốc, Đài Loan, Trung Quốc.

– Bảo hành 12 tháng, CO, CQ.

Vật liệu chế tạo:

– Thân van: Gang (cast iron), thép không gỉ (inox 304, inox 316), thép carbon hoặc nhựa (cho môi trường hóa chất)

– Đĩa van (cánh van): Inox 304, Inox 316, gang, hoặc nhựa (PVC, UPVC)

– Gioăng làm kín: Cao su EPDM, PTFE (Teflon), NBR (chống dầu)

– Trục van: Inox 304 hoặc thép không gỉ

Đặc điểm và tính năng nổi bật của van bướm tay gạt DN200.

– Van bướm tay gạt là van sử dụng trong đường ống có chức năng điều khiển đóng mở hoặc điều tiết lưu lượng trong đường ống bằng cách xoay cánh bướm theo nhiều góc độ khác nhau.

– Thân và đĩa van có thể tuỳ chọn các vật liệu khác nhau để tương thích với nhiều môi trường khác nhau.

– Trên đĩa van có gờ giảm tốc, giúp hãm và cố định cánh van ở góc độ mong muốn

– Khi chúng ta tác động lên tay gạt, tay gạt sẽ truyền lực xuống trục van, trục van sẽ điều khiển cánh bướm chi chuyển trong phạm vi một góc 90 độ. Thông thường, trạng thái đóng hoàn toàn khi góc mở bằng 0 độ, lúc đấy, cánh van nằm ở vị trí vuông góc so với chiều dòng chảy. Còn khi góc đóng mở bằng 90 độ, thì khi đó cánh van nằm ở vị trí song song với chiều dòng chảy –  đó là trạng thái mở hoàn toàn của van.

– Van bướm tay gạt DN200 hay còn gọi là 200A, lắp cho ống có đường kính ngoài là 219,08 mm, thao tác bằng cách dùng lực tác động đến tay gạt để chuyển động van

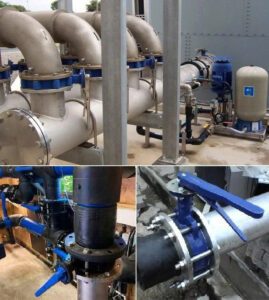

Ứng dụng của van bướm tay gạt DN200.

Van bướm hiện nay được sử dụng ở nhiều hệ thống môi trường làm việc khác nhau. Cụ thể hơn như:

– Hệ thống phòng cháy chữa cháy trung tâm, phân xưởng,….

– Các hệ thống cung cấp nước khu công nghiệp, khu dân cư, nhà cao tầng.

– Các hệ thống của nhà máy xử lý nước sạch, nước thải….

– Hệ thống đường ống lưu dẫn khí nén, khí CO2, Nito,…

– Các hệ thống làm việc của tàu biển, dàn khoan hóa chất.

– Hệ thống nghiên cứu, sản xuất hóa chất, ..v..v..

– Các hệ thống chế biến sản xuất lương thực, thực phẩm, nước giải khát, rượu bia.

Những lưu ý khi lựa chọn và sử dụng van bướm tay gạt.

– Kiểm tra xem mình mua van cho hệ thống gì

– Áp lực và nhiệt độ của vị trí lắp đặt là bao nhiêu

– Lưu chất là gì? Chất lỏng hay khí, có tính ăn mòn không

– Nêu mua sản phẩm chính hãng, đủ chứng từ

– Nên mua tại đơn vị uy tín, nhiều năm kinh nghiệm

Quý khách hàng có thể tham khảo và lựa chọn Tuấn Hưng Phát là nhà cung cấp van bướm cho các dự án của mình. Chúng tôi có kinh nghiệm từ nhiều năm và là đại diện nhiều thương hiệu nổi tiếng như Komax/Korea, FAF/Turkey, SW, AUT/Malaysia. Shinyi/Việt Nam, Unik/ Đài Loan… Ngoài ra, chúng tôi sẽ cung cấp giá tốt nhất cho dự án của bạn, đồng thời với lợi thế hàng có sẵn nhiều. Chúng tôi cũng sẽ mang đến sự phục vụ nhanh nhất, đảm bảo tiến độ cho Quý khách hàng.

Mua van bướm tay gạt DN200 ở đâu tốt nhất?

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là tổng kho van công nghiệp và đơn vị nhập khẩu và phân phối chính thức van bướm tay gạt chính hãng tại thị trường Việt Nam. Chúng tôi là địa chỉ quen thuộc và tin cậy của phần lớn đơn vị nhà thầu, đơn vị bảo trì và đơn vị thương mại. Mua hàng tại Cơ Điện Shinko quý khách sẽ được đảm bảo:

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành 18  tháng tận tình

– Đổi trả linh hoạt trong vòng 7 ngày

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

---
