Van bướm inox dn65

Van bướm inox dn65 được sản xuất hoàn toàn bằng chất liệu inox bề mặt nhẵn, mịn, sáng bóng. Ưu điểm nổi bật chống ăn mòn tốt, bền bỉ trong điều kiện môi trường khắc nghiệt, ngoài trời. Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu chi tiết về sản phẩm qua bài viết dưới đây nhé.

Giới thiệu van bướm inox dn65.

Van bướm inox DN65 là loại van có đường kính danh nghĩa DN65 (Ø76mm). Được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn cao, chịu nhiệt tốt và tuổi thọ bền. So với các chất liệu khác. Van bướm DN65 inox có giá thành cao hơn nhưng vẫn được ưu tiên lắp đặt trong hầu hết các hệ thống: nước sạch, nước thải, dầu, khí, hóa chất…

Về cấu tạo, được thiết kế gồm các bộ phận chính thân van, đĩa van, trục van, gioăng làm kín và bộ điều khiển (tay gạt, tay quay, khí nén, điện). Thân van có thiết kế mỏng, nhẹ. Dễ lắp đặt vào hệ thống đường ống. Nguyên lý hoạt động khi tác động hoặc cấp điện, khí nén lên bộ điều khiển. Trục van truyền chuyển động làm đĩa van dịch chuyển để mở hoặc đóng dòng chảy. Khi cần điều tiết chỉ cần mở các góc nhỏ hơn 90 độ, van sẽ điều tiết lưu lượng.

Cấu tạo và thông số kỹ thuật của van bướm inox dn65.

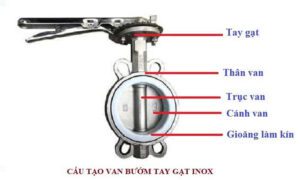

Cấu tạo của van.

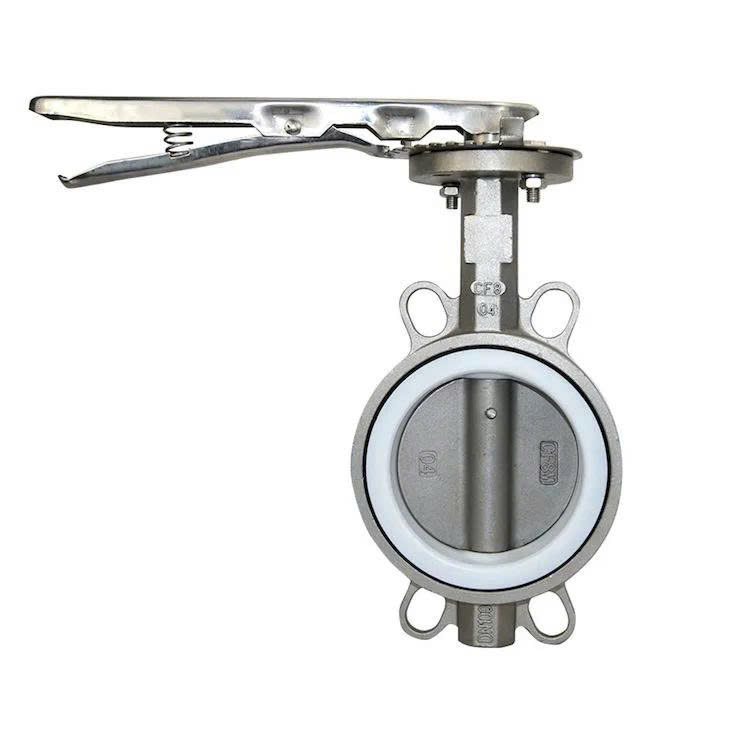

Phần thân van bướm hình tròn với các tai (lỗ) bắt bu lông được bố trí đối xứng qua tâm, thể hiện sự cân bằng trong thiết kế. Tai phía dưới thân van thường có in dập chìm các thông số cơ bản như: Tiêu chuẩn vật liệu (ví dụ: “CF8” – tương đương inox 304, “CF8M” – tương đương inox 316). Kích thước (DN65) và áp lực làm việc.

Đĩa van có dạng hình tròn dẹt. Nằm gọn bên trong vòng gioăng của thân van. Bề mặt đĩa nhẵn, sáng bóng, đồng nhất với màu sắc của thân van. Trục van cũng được làm từ inox sáng bóng, chống gỉ, xuyên qua tâm đĩa, kéo dài lên phía trên thân van và kết nối với bộ phận điều khiển.

Phần đầu tay gạt có một lẫy lò xo (lẫy gà) và các rãnh răng cưa/nấc định vị trên một đĩa tròn (vô lăng răng cưa) gắn cố định với trục van. Khi người dùng muốn thay đổi vị trí của van (đóng, mở, hoặc điều tiết). Phải bóp lẫy lò xo để nhả chốt. Sau đó gạt tay cầm đến vị trí mong muốn và nhả lẫy để chốt vào nấc, giữ đĩa van ổn định. Bên cạnh tay gạt, thì van bướm inox cũng có các cơ cấu điều khiển khác như tay quay. Điều khiển điện, khí nén.

Thông số kỹ thuật van bướm inox DN65.

Để lựa chọn đúng loại van cho hệ thống, bạn cần nắm rõ thông số kỹ thuật cơ bản của van bướm inox DN65. Dưới đây là các thông tin quan trọng mà bạn cần nắm:

– Kích thước danh nghĩa: DN65 (đường kính ống ~76 mm)

– Áp lực làm việc: PN10 / PN16 / Class 150 (tùy tiêu chuẩn)

– Nhiệt độ làm việc: -10°C đến 180°C (tùy theo loại gioăng)

– Vật liệu thân: Inox 304 / Inox 316

– Vật liệu đĩa (cánh van): Inox 304 / Inox 316

– Gioăng làm kín: EPDM, NBR, Viton hoặc PTFE (chịu hóa chất)

– Kiểu kết nối: Wafer kẹp giữa 2 mặt bích (JIS, BS, ANSI)

– Cơ cấu vận hành: Tay gạt / Tay quay / Điều khiển điện / khí nén

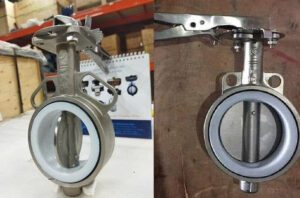

Đặc điểm nổi bật của van.

Van được ưa chuộng nhờ thiết kế nhỏ gọn, khả năng chống ăn mòn vượt trội và dễ dàng lắp đặt trong không gian hẹp. Với kích thước vừa phải, vận hành nhanh chóng và tuổi thọ cao, van bướm inox DN65 phù hợp cho nhiều môi trường làm việc khác nhau – từ nhà máy xử lý nước đến các tòa nhà thương mại.

Van có hình dáng tổng thể rất dẹt và nhỏ gọn, đặc trưng của loại van bướm kết nối kiểu wafer (kẹp giữa hai mặt bích). Toàn bộ phần thân van, đĩa van, trục van và tay gạt đều được chế tạo từ vật liệu inox sáng màu. Tạo nên một tổng thể hài hòa và chuyên nghiệp. Bề mặt inox thường được đánh bóng hoặc satin, mang lại vẻ ngoài sạch sẽ và dễ dàng vệ sinh.

Khi so sánh với các loại van gang hoặc van thép cùng kích cỡ. Van bướm inox DN65 mang lại nhiều ưu điểm vượt trội về độ bền. Tính linh hoạt và khả năng chống ăn mòn.

– Khả năng chống gỉ sét cao, hoạt động bền bỉ trong môi trường nước sạch, nước nóng, hóa chất loãng, thậm chí cả nước biển nếu dùng inox 316.

– Độ bền cơ học cao, không bong tróc lớp sơn. Giảm thiểu chi phí bảo trì, thay thế trong dài hạn.

– Thiết kế dạng wafer kẹp giữa hai mặt bích giúp quá trình lắp đặt nhanh gọn. Không chiếm nhiều không gian.

– Đa dạng kiểu vận hành: Bạn có thể chọn loại tay gạt (phổ biến nhất). Hoặc nâng cấp lên van bướm điều khiển điện inox DN65 hoặc khí nén nếu hệ thống cần tự động hóa.

Ứng dụng thực tế của van bướm inox DN65.

Với thiết kế gọn nhẹ, vật liệu chống ăn mòn và khả năng chịu nhiệt – chịu áp lực tốt, van bướm inox DN65 được ứng dụng rất rộng rãi trong cả dân dụng lẫn công nghiệp.

– Hệ thống cấp nước sinh hoạt, nước nóng, và nước xử lý ở tòa nhà, khu dân cư, hoặc nhà máy.

– Ứng dụng trong dây chuyền nước uống đóng chai, chế biến sữa, bia, nước giải khát – đặc biệt khi dùng gioăng PTFE hoặc EPDM đạt chuẩn an toàn vệ sinh thực phẩm.

– Đường ống nhánh phân phối nước lạnh hoặc nước nóng tuần hoàn trong hệ thống HVAC

– Ứng dụng trong ngành hóa chất nhẹ

– Hệ thống PCCC & nước công nghiệp

Bảng giá van bướm inox DN65.

Cơ Điện Shinko hiểu rằng giá cả luôn là yếu tố bạn quan tâm hàng đầu khi lựa chọn thiết bị cho hệ thống của mình. Mức giá của van bướm inox DN65 sẽ phụ thuộc vào loại vật liệu, kiểu vận hành (tay gạt, điều khiển điện hoặc khí nén), cũng như thương hiệu sản xuất.

Dưới đây là bảng giá tham khảo để bạn có cái nhìn tổng quan:

Loại van	Giá tham khảo (VNĐ/cái)
Van bướm tay gạt SUS304 DN65	820.000 – 1.150.000
Van bướm tay gạt SUS316 DN65	1.250.000 – 1.600.000
Van bướm điều khiển điện DN65	4.800.000 – 7.200.000
Van bướm điều khiển khí nén DN65	5.500.000 – 8.000.000

Lưu ý:

– Giá có thể thay đổi theo thời điểm, số lượng đặt hàng và yêu cầu kỹ thuật riêng (chọn loại gioăng, tiêu chuẩn kết nối…).

– Với đơn hàng số lượng lớn hoặc phục vụ dự án công trình, Cơ Điện Shinko luôn có chính sách chiết khấu đặc biệt và hỗ trợ vận chuyển tận nơi.

Liên hệ ngay để nhận báo giá chính xác, chi tiết và ưu đãi mới nhất cho dòng van công nghiệp bạn đang quan tâm! 096 848 9899

Mua van bướm inox dn65 ở đâu?

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là tổng kho van công nghiệp và là đại lý phân phối chính thức các dòng van bướm inox chính hãng tại thị trường Việt Nam. Chúng tôi là địa chỉ quen thuộc và tin cậy của phần lớn đơn vị nhà thầu, đơn vị bảo trì và đơn vị thương mại. Mua hàng tại Cơ Điện Shinko quý khách sẽ được đảm bảo:

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành 12  tháng tận tình

– Đổi trả linh hoạt trong vòng 7 ngày

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

---
