Cấu tạo van 1 chiều lá lật

Cấu tạo van 1 chiều lá lật khá đặc biệt và có đôi chút khác biệt so với các loại van một chiều khác. Vậy van một chiều là lật là van có đặc điểm cấu tạo và nguyên lý hoạt động như thế nào? Mời các bạn hãy cùng Cơ Điện Shinko tìm hiểu qua bài viết dưới đây nhé.

Khái niệm van 1 chiều lá lật.

Van 1 chiều lá lật (Swing Check Valve) là một thiết bị công nghiệp thông dụng. Được lắp đặt trong các hệ thống ống dẫn chất lỏng để thực hiện vai trò kiểm soát dòng chảy vô cùng chính xác. Ưu điểm nổi trội của dòng văn này là khả năng vận hành tự động thông qua áp lực dòng chảy. Không phụ thuộc vào bất cứ tác động nào từ bên ngoài.

Van được thiết kế theo kiểu lá lật và vận chuyển lưu chất duy nhất theo một chiều. Khi dòng chảy di chuyển qua, van sẽ tự động mở ra để lưu chất đi vào hệ thống dễ dàng mà không bị cản trở. Khi dòng chảy kết thúc, đĩa van sẽ tự động đóng lại để giữ lại toàn bộ lượng lưu chất ở bên trong mà không thể chảy ngược trở về.

Để mang đến nhiều sự lựa chọn hơn cho người tiêu dùng. Thiết bị này được sản xuất với nhiều kích thước đa dạng từ DN15 – DN1500. Phần thân chế tạo từ nhiều loại vật liệu khác nhau như inox, gang, đồng, thép, nhựa… để phù hợp với từng môi trường sử dụng cụ thể. Mang đến năng suất cao và kéo dài tuổi thọ sử dụng.

Cấu tạo và nguyên lý hoạt động của van 1 chiều lá lật.

Cấu tạo van 1 chiều lá lật.

Van 1 chiều hay còn gọi Swing Check Valve có kết cấu vô cùng chắc chắn và cấu tạo van 1 chiều lá lật khá đơn giản thông qua các bộ phận chính sau đây:

– Thân van: Là bộ phận vỏ ngoài của thiết bị. Được đúc nguyên khối từ inox, gang, đồng, thép, nhựa… với khả năng chịu lực vô cùng mạnh mẽ. Chúng ngăn chặn sự rò rỉ của lưu chất ra bên ngoài cũng như tránh sự xâm nhập của bụi bẩn, vi khuẩn gây ảnh hưởng đến chất lượng lưu chất. Chúng cũng thực hiện vai trò bảo vệ, cố định cho các bộ phận bên trong.

– Nắp van: Nằm phía trên thân van. Kết nối với thân van bằng phương thức bu lông hoặc nối ren để tạo thành một thiết bị hoàn chỉnh, khép kín. Thuận tiện tháo lắp để vệ sinh, bảo trì thiết bị.

– Đĩa van: Được sản xuất chủ yếu từ chất liệu inox với khả năng chống ăn mòn và oxy hóa tốt. Chúng có dạng là một lá kim loại mỏng dẹt, một đầu được kết nối với trục van. Một đầu được thả tự do có thể lật lên xuống để cho phép lưu chất tự động di chuyển qua lại.

– Trục van: Hay còn được gọi là bản lề, cũng được sản xuất từ chất liệu inox. Được lắp đặt phía trên thân van, gần vị trí của nắp van, giữ vai trò là một điểm tựa vững chắc cho đĩa van di đóng mở.

– Mặt bích: Là bộ phận kết nối của thiết bị. Chúng được đúc trực tiếp vào hai đầu nối của van theo nhiều tiêu chuẩn để thuận tiện cho việc lắp đặt.

Nguyên lý hoạt động của van 1 chiều.

Thiết bị này có cơ chế vận hành tự động hoàn toàn thông qua áp lực dòng chảy được bơm vào trong hệ thống. Chính vì vậy, việc sử dụng thiết bị tương đối dễ dàng và không yêu cầu quá nhiều kỹ thuật cao:

– Trạng thái mở: Cửa van sẽ lật lên khi xuất hiện dòng chảy đúng chiều. Lúc này, van sẽ chuyển sang trạng thái mở để lưu chất đi qua dễ dàng. Thiết kế đĩa van và bản lề đã được tính toán kỹ lưỡng để đảm bảo van có thể chuyển sang trạng thái mở với áp suất của hệ thống.

– Trạng thái đóng: Khi dòng chảy giảm, áp suất hạ thấp không đủ để tác động sẽ khiến đĩa van sẽ trở lại trạng thái cân bằng dưới tác động của trọng lực. Mặt khác khi có dòng chảy ngược, áp suất sẽ đẩy cửa van về sau. Với thiết kế có khung chắn, đĩa van sẽ được giữ cố định ở trạng thái đóng ngăn không cho dòng chảy ngược.

Thiết kế của van một chiều cửa lật tuy rất đơn giản nhưng vận hành ổn định và độ tin cậy cao. Do các linh kiện bên trong không quá nhiều nên hiện tượng kẹt cánh van sẽ ít gặp phải. Vì vậy, công tác bảo trì, bảo dưỡng cũng trở nên đơn giản và nhẹ nhàng hơn.

Chức năng và ứng dụng của van 1 chiều lá lật.

Chức năng chính của van 1 chiều lá lật.

Van 1 chiều là thiết bị không cần phải giới thiệu quá nhiều vì chúng xuất hiện rộng rãi trong hầu hết các lĩnh vực ngày nay. Tuy cũng là một sản phẩm cơ khí kiểm soát dòng chảy. Nhưng chức năng của chúng khá đặc biệt và có nhiều ưu điểm nổi trội mà không phải thiết bị nào cũng có thể đáp ứng được:

– Đóng/ mở tự động để ngăn chặn hoặc cho phép lưu chất di chuyển vào hệ thống.

– Vận chuyển lưu chất theo một chiều nhất định.

– Tránh thất thoát lưu chất. Giữ lại toàn bộ lượng lưu chất vừa đi vào để duy trì hoạt động của máy bơm.

– Tránh xảy ra tình trạng rung lắc, nứt vỡ hay rò rỉ lưu chất hiệu quả.

– Ngăn chặn lưu chất chảy ngược trở về nguồn khi van đóng. Hạn chế đến mức thấp nhất hiện tượng búa nước để bảo vệ đường ống và các thiết bị khác không bị hư hỏng do áp lực chảy ngược lớn.

Ứng dụng của van 1 chiều lá lật.

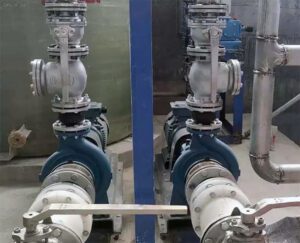

Van một chiều cửa lật có thể dùng trong nhiều môi trường khác nhau như chất lỏng, khí nén, hơi, hóa chất… Trong đó ứng dụng phổ biến nhất là các hệ thống cung cấp nước sạch, nước thải và nhà máy sản xuất hóa chất.

Các ứng dụng của van 1 chiều lá lật:

– Hệ thống khí nén trong công nghiệp

– Hệ thống cung cấp, xử lý nước sạch và nước thải

– Hệ thống cấp thoát nước của các khu công nghiệp, nhà máy

– Hệ thống phòng cháy chữa cháy

– Trạm bơm

– Hệ thống hồ bơi, xử lý nước hồ bơi

– Hệ thống điều hòa khí

– Hệ thống thông gió ở các tòa nhà, trung tâm thương mại…

Ưu điểm và nhược điểm của van 1 chiều lá lật.

Mỗi thiết bị trước khi được mang đến tay người tiêu dùng đều sẽ phải trải qua một giai đoạn nghiên cứu dài hạn. Ứng dụng các kỹ thuật hàng đầu và kiểm định khắt khe theo nhiều bước để đảm bảo sản phẩm có khả năng ứng dụng tốt nhất. Tuy nhiên, bất kỳ một thiết bị nào cũng sẽ có những ưu – nhược điểm riêng. Nắm rõ những điều này sẽ giúp quá trình sử dụng và lắp đặt thiết bị trở nên thuận tiện và hiệu quả hơn rất nhiều.

Ưu điểm của van 1 chiều lá lật:

– Vận hành tự động dựa vào lưu lượng dòng chảy, không tốn chi phí năng lượng.

– Thiết bị vận hành êm ái, không ồn lớn, không rung, không rò rỉ.

– Kích cỡ đa dạng, chất liệu phong phú. Giúp người sử dụng dễ dàng lựa chọn được thiết bị phù hợp với nhu cầu sử dụng.

– Chỉ cho phép lưu chất di chuyển theo một chiều. Ngăn chặn hoàn toàn hiện tượng chảy ngược, búa nước hay thất thoát lưu chất.

– Thiết kế đơn giản, gọn gàng, lắp đặt chắc chắn bằng nhiều hình thức như mặt bích, nối ren…

– Phù hợp với nhiều loại lưu chất như chất lỏng, khí nén, hơi nóng… thích hợp với nhiều điều kiện môi trường.

– Phù hợp sử dụng trong môi trường nước sạch hay các loại lưu chất đòi hỏi vệ sinh an toàn.

– Không chiếm nhiều diện tích lắp đặt.

Nhược điểm của van.

– Vận hành tự động nên người sử dụng không thể kiểm soát được trạng thái hoạt động của van, vì vậy cần thực hiện bảo trì định kỳ.

– Trục van, hay còn gọi là bản lề có thể xảy ra hư hỏng sau thời gian sử dụng. Điều này sẽ ảnh hưởng trực tiếp đến chức năng đóng mở tự động của thiết bị.

– Không phù hợp trong môi trường chất rắn.

Phân loại van 1 chiều lá lật.

Các nhà sản xuất van công nghiệp luôn không ngừng nghiên cứu để tạo ra những thiết bị van 1 chiều với thiết kế đa dạng. Chất liệu phong phú, chức năng tối ưu nhằm giúp người tiêu dùng có những lựa chọn phù hợp nhất với nhu cầu sử dụng. Sản phẩm này được phân chia thành những chủng loại cơ bản sau:

Phân loại theo vật liệu cấu tạo.

Van 1 chiều lá lật gang

Van 1 chiều gang loại vật liệu bình dân. Chiếm tỉ trọng cao lĩnh vực sản xuất van công nghiệp. Có khả năng chịu được áp lực tốt, nhiệt độ dao động trong khoảng 80 độ C. Không thích hợp sử dụng trong các hệ thống vận chuyển lưu chất gây ăn mòn. Trên bề mặt được sơn phủ một lớp epoxy chống gỉ để giữ gìn tính thẩm mỹ. Kéo dài tuổi thọ cho thiết bị sử dụng. Van có giá thành khá phải chăng.

Van 1 chiều lá lật đồng

Van đồng 1 chiều thường là loại nối ren. Van hường sẽ có kích thước khá nhỏ gọn, chủ yếu là dưới DN50. Tuy nhiên, loại vật liệu này cũng có độ bền khá cao khi chịu được áp lực ở mức ổn định, nhiệt độ sử dụng lên đến 120 độ C. Sản phẩm này là một lựa chọn hoàn hảo cho các hệ thống dân dụng, sản xuất công nghiệp quy mô vừa và nhỏ. Đặc biệt phù hợp với môi trường nước nóng hoặc khí hơi nóng.

Van 1 chiều lá lật inox

Là loại vật liệu được đánh giá là cao cấp hơn so với các loại vật liệu khác. Chúng có vẻ ngoài sáng bóng, không bị ăn mòn, không bị oxy hóa. Chịu được áp lực và nhiệt độ cao. Thích ứng dễ dàng trong nhiều điều kiện môi trường. Chính vì vậy tuổi thọ sử dụng khá lâu dài, ngoài ra còn mang đến tính thẩm mỹ cao cho vị trí lắp đặt. Tuy nhiên van sẽ có giá thành cao hơn so với các dòng vật liệu khác.

Van  1 chiều lá lật thép.

Nếu bạn cần một thiết bị van 1 chiều lá lật có khả năng hoạt động mạnh mẽ trong các hệ thống có điều kiện khắc nghiệt. Áp lực làm việc lên đến hàng trăm bar và nhiệt độ có thể lên đến 500 độ C thì van thép là lựa chọn mà bạn không nên bỏ qua. Sản phẩm này xuất hiện rất nhiều trong các hệ thống quy mô to và các ngành công nghiệp nặng.

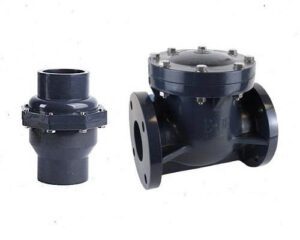

Van 1 chiều lá lật nhựa.

Loại nhựa được sử dụng để sản xuất thiết bị này là nhựa PVC, UPVC, CPVC… được kiểm định an toàn và hoàn toàn không chứa các loại tạp chất độc hại. So với các sản phẩm kim loại thì khả năng chịu lực, chịu nhiệt của van nhựa sẽ kém hơn. Tuy nhiên khả năng chống ăn mòn vô cùng tốt, phù hợp sử dụng trong các nhà máy hóa chất.

Phân loại van 1 chiều lá lật theo cách kết nối.

Van 1 chiều lá lật kết nối mặt bích.

Là kiểu lắp đặt thông dụng hiện nay, thường dùng cho các thiết bị có kích thước từ DN50 trở lên. Các mặt bích được đúc trực tiếp vào trong thân van theo nhiều tiêu chuẩn và liên kết bằng các bu lông. Chúng mang đến khả năng chịu lực ổn định và không xảy ra hiện tượng rò rỉ khi hoạt động.

Van 1 chiều lá lật kết nối ren.

Là thiết bị được kết nối vào đường ống bằng hình thức nối ren. Đây là kiểu lắp đặt khá phổ biến dùng cho các dòng van có kích thước nhỏ dưới DN50. Việc kết nối được thực hiện dễ dàng thông qua việc vặn xoắn các chân ren của van vào chân ren đầu ống dẫn. Hoàn toàn không bị rò rỉ khi sử dụng.

Cách lắp đặt van 1 chiều lá lật.

Lắp đặt và sử dụng thiết bị van công nghiệp đúng cách là phương thức để đảm bảo sản phẩm có thể sử dụng bền bỉ, lâu dài và phát huy được tất cả những tính năng.

Cách lắp van 1 chiều nối ren.

– Các dòng van nối ren có kích thước dưới DN50, khi lắp đặt, người sử dụng cần đúc các chân ren vào đầu ống sao cho phù hợp với tiêu chuẩn của chân ren van. Để mang đến khả năng kết nối chắc chắn nhất, thực hiện bôi một lớp keo tan vào đầu ren. Sau đó vặn chân ren của van vào chân ren ống theo chiều xoắn cho đến khi chúng được kết nối chắc chắn. Đợi keo tan khô thì có thể đưa thiết bị vào sử dụng chính thức. Vô cùng thuận tiện và không yêu cầu kỹ thuật cao

Cách lắp van 1 chiều nối bích

– Kiểu kết nối mặt bích thường dùng cho những thiết bị có kích thước từ DN50 trở lên. Mặt bích được đúc liền vào thân van theo các tiêu chuẩn như JIS, DIN, BS, ANSI… Khi lắp đặt, cần lựa chọn mặt bích có tiêu chuẩn phù hợp để hàn vào trong đường ống. Sau đó luồn bu lông qua các lỗ trên vành mặt bích và vặn siết cho đến khi chúng được kết nối bền vững nhất. Để tạo độ đóng kín tuyệt đối, cần đệm một lớp gioăng từ chất liệu cao su giữa các mặt bích này. Không chỉ ngăn chặn rò rỉ mà còn giảm ồn, giảm rung hiệu quả.
