Cách lắp van điện từ máy bơm nước bạn đã biết chưa? Mơi bạn Cùng tham khảo bài viết dưới đây nhé. Cơ Điện Shinko sẽ hướng dẫn chi tiết cho bạn cách lắp đặt đảm bảo an toàn, hệ thống vận hành ổn định.
TỔNG QUÁT NỘI DUNG CHÍNH
Tổng quan về van điện từ?

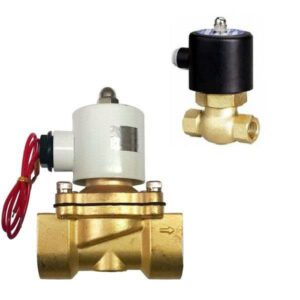

Khái niệm van điện từ.
Van điện từ có tên tiếng anh là Solenoid Valve là thiết bị được điều khiển bởi dòng điện 24V hoặc 220V và chúng được điều hành thông qua 1 cuộn dây. Thiết bị này có khả năng giúp kiểm soát hiệu quả các dòng chảy chất lỏng hoặc khí dựa vào nguyên lý cản trở và ngăn chặn sự đóng mở do tác động của lực đến từ cuộn dây điện từ. Khi van điện từ được kích hoạt, tức là được cấp một nguồn điện phù hợp, van sẽ tạo ra một từ trường làm xuất hiện các tác động lực lên phần piston bên trong của dây. Lúc này piston sẽ bắt đầu di chuyển.
Van điện từ thường sẽ được thiết kế đa dạng theo nhiều loại khác nhau và tùy thuộc vào từng loại mà khi piston chịu sự tác động có thể đóng hoặc mở van. Sau khi dòng điện được ngắt thì trạng thái của van sẽ quay về đúng vị trí ban đầu. Thông thường thì loại van này sẽ có 2 cổng là cổng ra và cổng vào. Tuy nhiên, đối với một số loại đặc biệt và cao cấp hơn có thể được thiết kế đến 3 hoặc nhiều cổng hơn tùy vào nhu cầu sử dụng của mỗi người.

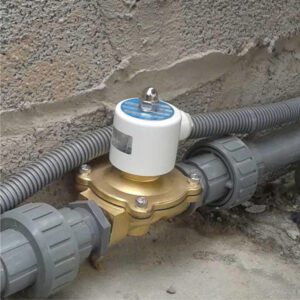

Ứng dụng của van điện từ.
Hiện nay, van điện từ được ứng dụng trong nhiều trường hợp khác nhau. Ở những nơi mà lưu lượng chất lỏng đòi hỏi phải được điều khiển một cách tự động. Do đó, bạn sẽ dễ dàng nhìn thấy sự xuất hiện của thiết bị van điện từ khí nén trong hầu hết các hệ thống công nghiệp cho đến những sinh hoạt ngoài đời sống hàng ngày.
Van được thiết kế có độ bền cao, khả năng đóng mở nhanh chóng. Ít tốn năng lượng, hoạt động ổn định, hiệu quả. Đồng thời, kiểu dáng lại nhỏ gọn, đơn giản nên dễ dàng cho việc lắp ráp và sử dụng. Vai trò chính của chúng trong các hệ thống đó chính là giúp đóng mở, trộn và phân chia dầu thủy lực từ khí nén hoặc bơm thủy lực của máy nén khí. Cũng chính vì thế mà loại van này được sử dụng nhiều trong các hệ thống nước, khí nén, gas lạnh.
Cách lắp van điện từ máy bơm nước.
Để tự động hóa quá trình bơm nước cho bồn chứa, bạn có thể sử dụng van điện từ kết hợp với van phao và máy bơm nước. Hệ thống này sẽ giúp bơm nước vào bồn khi mức nước thấp và ngắt bơm khi bồn đầy nước. Dưới đây là hướng dẫn chi tiết để thiết lập hệ thống này:
Thiết bị cần chuẩn bị.
Trước khi tiến hành lắp đặt van điện từ máy bơm nước các bạn cần chuẩn bị những thiết bị sau:
– Van điện từ: Để kiểm soát dòng nước chảy vào bồn khi được cấp nguồn điện.
– Van phao cơ học hoặc điện tử: Để giám sát mức nước trong bồn và gửi tín hiệu điều khiển tới van điện từ và bơm.
– Máy bơm nước: Để bơm nước từ nguồn cấp vào bồn chứa.
– Bộ điều khiển (nếu sử dụng hệ thống phao điện): Để điều khiển tự động đóng/mở bơm và van điện từ dựa trên tín hiệu từ phao.
Về cách hoạt động của hệ thống.
– Khi mức nước trong bồn xuống thấp (gần hết), van phao sẽ gửi tín hiệu để kích hoạt van điện từ và máy bơm.
– Van điện từ mở, cho phép nước chảy qua và máy bơm hoạt động để bơm nước vào bồn.
– Khi bồn nước đầy, van phao sẽ gửi tín hiệu để ngắt máy bơm và đóng van điện từ. Ngăn nước tiếp tục chảy vào bồn.
Cách lắp van điện từ máy bơm nước.
Bước 1: Lắp đặt van phao
– Van phao nên được lắp bên trong bồn nước ở vị trí phù hợp để theo dõi mức nước. Bạn có thể chọn giữa phao cơ học hoặc phao điện tử.
+ Nếu dùng phao cơ học, van phao sẽ tự động đóng/mở cơ học khi nước chạm vào phao.
+ Nếu dùng phao điện tử, cần lắp dây tín hiệu từ van phao về bộ điều khiển để điều khiển van điện từ và máy bơm.
Bước 2: Lắp van điện từ
– Van điện từ được lắp trên đường ống dẫn nước vào bồn. Khi có tín hiệu từ van phao. Van điện từ sẽ mở để nước chảy vào bồn.
+ Chọn loại van điện từ tương thích với nguồn điện (24V, 220V) và có khả năng chịu được áp lực nước phù hợp.
+ Đảm bảo lắp van đúng hướng dòng chảy (theo chỉ dẫn trên thân van).
Bước 3: Kết nối máy bơm
Máy bơm nước nên được đặt giữa nguồn cấp nước và van điện từ, đảm bảo rằng khi máy bơm hoạt động. Nước sẽ được đẩy qua van điện từ và vào bồn chứa.Kết nối máy bơm với nguồn điện và bộ điều khiển (nếu sử dụng phao điện tử), hoặc chỉ cần kết nối trực tiếp với hệ thống phao cơ học.
Bước 4: Cài đặt hệ thống điều khiển
– Bộ điều khiển sẽ nhận tín hiệu từ van phao điện tử và điều khiển hoạt động của máy bơm và van điện từ.
+ Khi mức nước đạt ngưỡng thấp, bộ điều khiển sẽ kích hoạt máy bơm và mở van điện từ để bơm nước vào bồn.
+ Khi bồn nước đầy, bộ điều khiển sẽ tắt máy bơm và đóng van điện từ để ngắt dòng nước.
Những lưu ý về cách lắp van điện từ máy bơm nước.
Mặc dù quá trình, thao tác lắp đặt khá dễ dàng. Đơn giản nhưng bạn cũng không nên chủ quan. Để chắc chắn van điện từ nước hoạt động ổn định cần lưu ý đến một số vấn đề dưới đây:
– Để đảm bảo rằng không có rò rỉ áp suất xảy ra. Hãy quấn ít nhất một hoặc hai cuộn băng Teflon trên các ren ngoài của đường ống và khớp nối. Như thế toàn bộ hệ thống sẽ được kết nối một cách an toàn và chắc chắn.
– Đảm bảo phần điện từ của van được vặn chặt đúng cách.
– Lắp đặt đúng với mũi tên chỉ theo hướng dòng chảy.
– Luôn giữ van sạch sẽ trong quá trình lắp đặt tránh để cặn bẩn. Tạp chất xâm nhập vào bên trong ảnh hưởng đến hoạt động.
– Nên lắp đặt thêm một bộ lọc trước van điện từ nước để đảm bảo nguồn nước được lọc sạch khi đến van.
– Nếu van điện từ được sử dụng trong môi trường đông lạnh. Nên sử dụng các vật liệu cách nhiệt để bảo vệ thêm.
– Kiểm tra kết nối của đường dây đầu ra của cuộn dây. Đặc biệt là khi có ba đường dây đầu ra.
Nếu các bạn còn băn khoăn hay cần hỗ trợ chi tiết hơn về cách lắp van điện từ máy bơm nước. Mời bạn liên hệ ngay với Cơ Điện Shinko để được hỗ trợ nhé.
