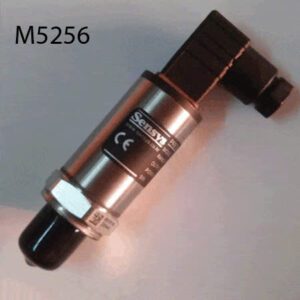

Giới thiệu về cảm biến áp suất m5256 c3079e 010bg.

m5256 c3079e 010bg chính là model đầy đủ của Cảm biến áp suất 0 10 bar hãng sensys – Hàn Quốc. Thiết bị này không thể thiếu trong các hệ thống công nghiệp hiện đại, từ đo áp suất nước, khí nén đến giám sát lò hơi. Với khả năng đo áp suất trong phạm vi từ 0 đến 10 bar – Dải đo phổ biến trong nhiều ứng dụng như hệ thống bơm nước, máy nén khí, lò hơi hay đo áp suất dầu và khí.

Sensys là thương hiệu hiện nay được sử dụng nhiều trong các ngành công nghiệp. Cảm biến áp suất Sensys có rất nhiều dòng model khác nhau cho các ứng dụng khác nhau. Tuy nhiên, bài viết này sẽ giới thiệu về dòng cảm biến áp suất Sensys Model M5256 và dải áp là 0-10Bar.

Thiết bị này đặt ra một tiêu chuẩn hiệu suất giá mới cho các ứng dụng thương mại và công nghiệp nặng. Dòng máy này thích hợp để đo áp suất chất lỏng hoặc khí. Ngay cả đối với các phương tiện khó như nước bị ô nhiễm, hơi nước và các chất lỏng ăn mòn nhẹ. Vật liệu được làm ướt được làm bằng thép không gỉ STS630 (17-4PH) và độ bền của đầu dò là tuyệt vời mà không có vòng chữ o. Mối hàn hoặc chất hữu cơ tiếp xúc với môi trường áp suất.

Thông số kỹ thuật và cấu tạo của cảm biến áp suất m5256 c3079e 010bg.

Thông số kỹ thuật của cảm biến.

– Nhãn hiệu: Sensys

– Xuất xứ: Korea-Hàn Quốc

– Model: M5256

– Dải áp suất: 0 ~ 10 bar

– Ngõ ra: 4~20mA

– Ren nối: PT1/4″

– Kiểu nối cáp: Mini Hirscman connector DIN43650

– Nhiệt độ hoạt động: -40~125℃

-Thân vỏ thép không gỉ

– Chịu rung 20G, 20~200Hz

– Môi chất: nước, dầu, khí.

– Cấp bảo vệ chống thấm nước: IP65.

– Tình trạng: Hàng sẵn kho

– Bảo hành: 12 tháng

– Giấy tờ hàng hóa: CO CQ, Pakinglits

Cấu tạo của cảm biến.

Thiết bị được cấu thành từ các bộ phận sau:

– Thành Phần Cảm Biến: Thành phần cảm biến thường là một bề mặt. Hoặc màng cảm biến chịu áp suất của nước. Màng cảm biến thường làm bằng các vật liệu đàn hồi như silicon, bạch kim, hoặc cao su. Sự thay đổi trong áp suất nước làm biến đổi hình dạng hoặc đàn hồi của màng cảm biến.

– Bộ Chuyển Đổi: Bộ chuyển đổi là thành phần chính của cảm biến. Chịu trách nhiệm chuyển đổi sự thay đổi về áp suất thành tín hiệu điện. Bộ chuyển đổi này có thể là điện cực, biến trở. Hoặc bất kỳ thành phần điện tử nào khác có khả năng biến đổi tín hiệu.

– Bộ phận vỏ: Cảm biến thường được đặt trong một vỏ bọc bảo vệ. Được làm từ vật liệu chống ăn mòn và chịu áp suất cao. Vỏ bọc bảo vệ cũng giúp cách ly cảm biến khỏi môi trường xung quanh. Bảo vệ nó khỏi các yếu tố bên ngoài như bụi bẩn, nước, hoá chất, và va chạm.

– Kết Nối Ống: Để kết nối cảm biến với đường ống hoặc hệ thống nước. cảm biến thường có một ống nối hoặc đầu nối. Đây là nơi mà áp suất nước tác động lên cảm biến.

– Đầu Kết Nối: Cảm biến thường đi kèm với một đầu kết nối. Để dễ dàng kết nối dây điện với hệ thống điều khiển hoặc bảng điều khiển.

– Chốt Gắn: Một số cảm biến có chốt gắn hoặc các cơ cấu khác. Để đảm bảo rằng cảm biến được đặt ở vị trí cố định và không bị di chuyển.

Ứng dụng cảm biến áp suất sensys m5256 c3079e 010bg.

– Giám sát và kiểm soát quy trình công nghiệp

– Bộ điều khiển HVAC tiên tiến

– Hệ thống lạnh

– Bộ thử tự động

– Máy bơm và máy nén

– Thủy lực / khí nén

– Thiết bị nông nghiệp

– Quản lý năng lượng và nước

Mua cảm biến áp suất sensys ở đâu?

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn vị hợp tác nhập khẩu các dòng cảm biến áp suất Sensys, cảm biến áp suất Danfoss chính hãng tại thị trường Việt Nam. Đến với chúng tôi quý khách hàng sẽ có được sự hài lòng nhất về chất lượng sản phẩm cùng chất lượng dịch vụ.

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành dài hạn 12  tháng, đổi trả miễn phí trong 7 ngày

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO

VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội

Tell: 0968489899 | Email: codienshinko@gmail.com

VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM

VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa

Bài viết m5256 c3079e 010bg đã xuất hiện đầu tiên vào ngày Cơ Điện Lạnh Shinko.

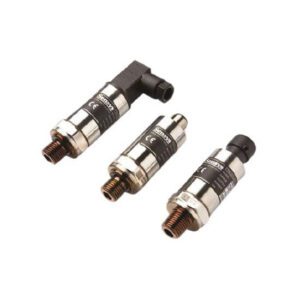

Giới thiệu cảm biến áp suất sensys 0 10bar

Cảm biến áp suất Sensys là thương hiệu cảm biến đo áp suất của Hàn Quốc. hiện nay được sử dụng nhiều trong các ngành công nghiệp. Cảm biến Sensys có rất nhiều dòng model khác nhau cho các ứng dụng khác nhau. Tuy nhiên, bài viết này sẽ giới thiệu về dòng cảm biến áp suất Sensys Model M5256 và dải áp là 0-10Bar.

Thiết bị đặt ra một tiêu chuẩn hiệu suất giá mới cho các ứng dụng thương mại và công nghiệp nặng. Dòng máy này thích hợp để đo áp suất chất lỏng hoặc khí. Ngay cả đối với các phương tiện khó như nước bị ô nhiễm, hơi nước và các chất lỏng ăn mòn nhẹ. Vật liệu được làm ướt được làm bằng thép không gỉ STS630 (17-4PH) và độ bền của đầu dò là tuyệt vời mà không có vòng chữ o, mối hàn hoặc chất hữu cơ tiếp xúc với môi trường áp suất.

Cảm biến áp suất 0-10bar sẽ đo giá trị áp suất trong đường ống hoặc tank chứa truyền tín hiệu analog về màn hình hiển thị thông qua dây tín hiệu. Được dùng để điều khiển biến tần, cảnh báo hoặc đóng ngắt bơm,….

Thông số kỹ thuật và cấu tạo của cảm biến áp suất sensys 0 10bar

Thông số kỹ thuật của cảm biến áp suất sensys 0 10bar.

– Nhãn hiệu: Sensys

– Xuất xứ: Korea-Hàn Quốc

– Model: M5256

– Dải áp suất: 0 ~ 10 bar

– Ngõ ra: 4~20mA

– Ren nối: PT1/4″

– Kiểu nối cáp: Mini Hirscman connector DIN43650

– Nhiệt độ hoạt động: -40~125℃

-Thân vỏ thép không gỉ

– Chịu rung 20G, 20~200Hz

– Môi chất: nước, dầu, khí.

– Cấp bảo vệ chống thấm nước: IP65.

– Tình trạng: Hàng sẵn kho

– Bảo hành: 12 tháng

– Giấy tờ hàng hóa: CO CQ, Pakinglits

Cấu tao của cảm biến.

Dưới đây là cấu tạo cơ bản của thiết bị:

– Thành Phần Cảm Biến: Thành phần cảm biến thường là một bề mặt. Hoặc màng cảm biến chịu áp suất của nước. Màng cảm biến thường làm bằng các vật liệu đàn hồi như silicon, bạch kim, hoặc cao su. Sự thay đổi trong áp suất nước làm biến đổi hình dạng hoặc đàn hồi của màng cảm biến.

– Bộ Chuyển Đổi: Bộ chuyển đổi là thành phần chính của cảm biến. Chịu trách nhiệm chuyển đổi sự thay đổi về áp suất thành tín hiệu điện. Bộ chuyển đổi này có thể là điện cực, biến trở. Hoặc bất kỳ thành phần điện tử nào khác có khả năng biến đổi tín hiệu.

– Bộ phận vỏ: Cảm biến thường được đặt trong một vỏ bọc bảo vệ. Được làm từ vật liệu chống ăn mòn và chịu áp suất cao. Vỏ bọc bảo vệ cũng giúp cách ly cảm biến khỏi môi trường xung quanh. Bảo vệ nó khỏi các yếu tố bên ngoài như bụi bẩn, nước, hoá chất, và va chạm.

– Kết Nối Ống: Để kết nối cảm biến với đường ống hoặc hệ thống nước. cảm biến thường có một ống nối hoặc đầu nối. Đây là nơi mà áp suất nước tác động lên cảm biến.

– Đầu Kết Nối: Cảm biến thường đi kèm với một đầu kết nối. Để dễ dàng kết nối dây điện với hệ thống điều khiển hoặc bảng điều khiển.

– Chốt Gắn: Một số cảm biến có chốt gắn hoặc các cơ cấu khác. Để đảm bảo rằng cảm biến được đặt ở vị trí cố định và không bị di chuyển.

Đặc điểm và ứng dụng của cảm biến áp suất sensys 0 10bar

Đặc điểm của thiết bị.

– Kích thước nhỏ gọn, phù hợp lắp đặt với các môi trường, vị trí lắp đặt khác nhau.

– Thời gian đáp ứng nhanh, được làm bằng thép không gỉ nên có tuổi thọ, độ bền cao.

– Bảo vệ phân cực ngược

– Bảo vệ ngắn mạch trên đầu ra

– Hoạt động ổn định, bền tốt.

– Hiển thị số với độ chính xác cao.

– Chống rung động và chống sốc cao khi làm việc.

– Phê duyệt CE công nghiệp nặng

– Bảo vệ EMI 10V/m

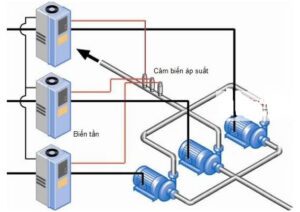

Ứng dụng của thiết bị.

Với những đặc điểm tính năng nổi bật trên, cảm biến áp suất được ứng dụng trong các hệ thống như:

– Máy bơm và máy nén

– Bộ điều khiển HVAC tiên tiến

– Kiểm soát và giám sát quy trình công nghiệp

– Hệ thống thủy lực, thiết bị nông nghiệp

– Quản lý năng lượng và nước

– Hệ thống lạnh

Mua cảm biến áp suất sensys 0 10bar ở đâu?

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn vị hợp tác nhập khẩu các dòng cảm biến áp suất Sensys, cảm biến áp suất Danfoss chính hãng tại thị trường Việt Nam. Đến với chúng tôi quý khách hàng sẽ có được sự hài lòng nhất về chất lượng sản phẩm cùng chất lượng dịch vụ.

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành dài hạn 12  tháng, đổi trả miễn phí trong 7 ngày

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO

VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội

Tell: 0968489899 | Email: codienshinko@gmail.com

VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM

VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa

Bài viết Cảm biến áp suất sensys 0 10bar đã xuất hiện đầu tiên vào ngày Cơ Điện Lạnh Shinko.

Giới thiệu Cảm biến áp suất 0 10 bar

Cảm biến áp suất 0 10 bar là thiết bị đo áp suất trong phạm vi từ 0 đến 10 bar (khoảng 0-145 psi), thường được dùng để giám sát áp suất khí nén, thủy lực. Chất lỏng trong các hệ thống công nghiệp. Nó chuyển đổi áp suất thành tín hiệu điện (4-20mA, 0-10V) để gửi về bộ điều khiển hoặc hiển thị trực tiếp trên màn hình.

– Cảm biến áp suất 0 10 bar không chỉ đo chính xác mà còn giúp phát hiện sớm khi áp suất tụt, tránh hỏng thiết bị.

– Dải đo 0 10 bar là “vùng vàng” trong nhiều ứng dụng công nghiệp:

+ Khí nén: Hầu hết máy nén khí công nghiệp hoạt động ở mức 6-10 bar.

+ Thủy lực: Các hệ thống bơm nước hoặc dầu thường dao động dưới 10 bar.

+ Nước – nước thải: Đo áp suất trong các đường ống bơm nước từ 5 – 8bar.

Cấu tạo và nguyên lý hoạt động của cảm biến áp suất 0 10 bar

Cấu tạo của sản phẩm.

Trên thị trường hiện nay có nhiều loại cảm biến áp suất khác đã được nghiên cứu và phát triển, nhưng nhìn chung cấu tạo chính sẽ vẫn bao gồm 2 phần là phần là bộ phận cảm biến và bộ phận xử lý.

– Bộ phận cảm biến: Có chức năng nhận tín hiệu áp suất và chuyển đổi thành tín hiệu điện. Thành phần chính của bộ phận này là màng cảm biến, thường được làm từ vật liệu mỏng, nhạy với áp suất như kim loại, silicon hoặc gốm Khi áp suất tác động lên màng. Nó sẽ bị biến dạng, thay đổi điện trở, điện dung tạo thành tín hiệu điện.

– Bộ phận xử lý: Có chức năng xử lý tín hiệu điện từ phần cảm biến và chuyển đổi thành tín hiệu dạng analog hoặc digital, phù hợp với các hệ thống đo lường và điều khiển khác nhau. Bộ phận này thường có các thành phần như bộ khuếch đại, bộ lọc, bộ chuyển đổi tín hiệu, bộ vi xử lý.

Nguyên lý hoạt động của sản phẩm.

Tùy vào cấu tạo của mỗi loại cảm biến áp suất và nguyên lý hoạt động sẽ có một số khác biệt. Tuy vậy nguyên lý hoạt động chung vẫn theo 3 bước chính:

– Khi áp suất tác dụng lên bộ phận cảm biến (thường là màng đàn hồi, ống Bourdon, hoặc vật liệu áp điện), nó sẽ gây ra sự biến dạng cơ học hoặc thay đổi tính chất vật lý của bộ phận này.

– Sự biến dạng hoặc thay đổi tính chất vật lý này, được ghi nhận bởi các bộ phận cảm biến điện và chuyển đổi thành tín hiệu điện có thể đo lường được.

– Tín hiệu điện được khuếch đại và xử lý bởi mạch điện tử bên trong cảm biến. Sau đó, tín hiệu được hiển thị dưới dạng giá trị áp suất trên màn hình hiển thị. Hoặc truyền đến bộ điều khiển để thực hiện các thao tác điều khiển tự động.

Ứng dụng và ưu điểm của cảm biến áp suất 0 10 bar

Ứng dụng của thiết bị

Cảm biến áp suất nói chung và dòng cảm biến dải áp 0-10bar nói riêng được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và đời sống. Thiết bị giúp giám sát và kiểm soát các quá trình liên quan đến áp suất một cách chính xác. Dưới đây là một số ứng dụng chính của loại cảm biến này:

1) Trong ngành công nghiệp sản xuất:

Chúng được sử dụng để đo áp suất trong các bình chứa, đường ống, và thiết bị công nghiệp. Điều này giúp đảm bảo an toàn. Tối ưu hóa hiệu suất và duy trì chất lượng sản phẩm. Ngoài ra cảm biến đo áp suất được sử dụng trong các quy trình chế biến thực phẩm như thanh trùng, lên men và đóng gói sản phẩm.

2) Trong ngành công nghiệp ô tô:

Loại cảm biến này được sử dụng để giám sát áp suất lốp. Áp suất dầu động cơ, và áp suất trong hệ thống phanh. Điều này giúp tăng cường an toàn. Cải thiện hiệu suất và kéo dài tuổi thọ của các bộ phận quan trọng trong xe.

3) Trong công nghiệp dầu khí:

Cảm biến áp suất đóng vai trò quan trọng trong việc khoan dầu và khai thác khí đốt. Chúng giúp đo áp suất trong các giếng khoan. Đường ống dẫn dầu và khí, cũng như trong các thiết bị xử lý.

3) Trong ngành hàng không:

Cảm biến áp suất là thiết bị không thể thiếu trong máy bay và tàu vũ trụ. Chúng đo áp suất khí quyển để xác định độ cao, kiểm soát áp suất trong cabin, và giám sát các hệ thống thủy lực và nhiên liệu.

5) Trong lĩnh vực y tế:

Chúng được sử dụng trong máy đo huyết áp điện tử, máy thở, và các thiết bị theo dõi bệnh nhân. Trong phẫu thuật, cảm biến áp suất giúp bác sĩ theo dõi áp lực nội sọ hoặc áp lực trong các khoang cơ thể khác.

Như vậy ta có thể thấy được với đa ứng dụng như trên. Cảm biến áp lực đã ngày càng được ứng dụng rộng rãi. Mở ra một bước phát triển mới cho nhiều ngành công nghiệp và cả các công ty.

Ưu điểm của cảm biến áp suất 0 10 Bar

– Độ chính xác cao: Sai số thường chỉ 0.1-1%, đủ để kiểm soát hệ thống nhạy cảm.

– Độ bền tốt: Vỏ inox 316L, cấp bảo vệ IP65/IP67, chịu được môi trường ẩm, bụi, nhiệt độ lên đến 85°C.

– Dễ tích hợp: Tín hiệu 4-20mA hoặc 0 10V tương thích với PLC, biến tần – tôi chưa từng gặp khó khăn khi đấu nối.

– Tùy chỉnh linh hoạt: Một số dòng, như cảm biến áp suất Sensys, Cảm biến áp suất Danfoss, cho phép điều chỉnh ngưỡng cảnh báo (ví dụ: dưới 2 bar thì báo động).

– Khả năng chịu quá áp: Nhiều cảm biến được thiết kế để chịu áp suất vượt mức từ 1.5-2 lần (thường lên đến 15-20 bar) mà không hỏng hóc.

Những lưu ý khi chọn mua cảm biến áp suất 0 10 bar

Nếu đây là lần đầu tiên tìm hiểu & sử dụng cảm biến áp suất 0-10 bar thì bạn cần xem xác định các điều dưới đây:

– Môi trường đo: Xác định cảm biến sẽ đo nước, dầu, khí hay hơi nóng. Từ đó chọn vật liệu và thiết kế phù hợp (ví dụ: inox chống ăn mòn cho môi trường hóa chất).

Một số cảm biến áp suất 0-10 bar chỉ dùng được cho khí & không thể dùng cho nước. Ngược lại, các cảm biến áp suất nước dễ dàng đo được áp suất khí.

– Tín hiệu ngõ ra: Nếu hệ thống của bạn dùng PLC. Tín hiệu 4-20mA là phổ biến; nếu cần truyền tín hiệu xa mà không suy giảm,

– Kết nối cơ khí: Chọn chuẩn ren (G1/4, G1/2, NPT) phù hợp với đường ống hiện tại.

– Độ chính xác: các cảm biến áp suất giá rẻ thường có sai số 0.5% – 1%. Bạn đừng lo lắng vì khi đạt đỉnh 10 bar thì sai số chỉ 100mbar = 0,1 bar.

– Ngân sách: sensys có giá thành cạnh tranh hơn. Trong khi Danfoss thuộc phân khúc cao cấp sẽ có giá thành cao hơn rất nhiều. Tùy vào yêu cầu của hệ thống mà anh em chọn cảm biến áp suất cho phù hợp.

Địa chỉ cung cấp  cảm biến áp suất 0 10 bar chính hãng tốt nhất

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn vị hợp tác nhập khẩu các dòng cảm biến áp suất Sensys, cảm biến áp suất Danfoss chính hãng tại thị trường Việt Nam. Đến với chúng tôi quý khách hàng sẽ có được sự hài lòng nhất về chất lượng sản phẩm cùng chất lượng dịch vụ.

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành dài hạn 12  tháng, đổi trả miễn phí trong 7 ngày

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

---

CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO

VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội

Tell: 0968489899 | Email: codienshinko@gmail.com

VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM

VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa

Bài viết Cảm biến áp suất 0 10 bar đã xuất hiện đầu tiên vào ngày Cơ Điện Lạnh Shinko.

Giới thiệu cảm biến áp suất nước 4 20ma

Cảm biến áp suất nước hay còn gọi là Sensor áp suất nước, là một loại cảm biến được sử dụng để đo áp suất của nước. Đồng thời đưa ra tín hiệu dòng điện có giá trị trong khoảng từ 4mA đến 20mA. Thường được hiển thị trên bảng điều khiển hoặc thiết bị đo lường khác. Đây là một loại cảm biến áp suất thông dụng trong nhiều ứng dụng công nghiệp và quản lý hệ thống nước. Áp suất 4-20mA tức là tín hiệu ngõ ra dạng analog 4-20mA thay vì 0-10V hay 0-5V hay 0.5-4.5V . Sensor áp suất 4-20mA thường chỉ có 2 dây. Vừa nguồn vừa tín hiệu giúp tiết kiệm dây dẩn so với loại 3 dây trước kia vẫn hay sử dụng.

Cấu tạo và thông số kỹ thuật của cảm biến áp suất nước 4 20ma

Cấu tạo của sensor áp suất

sensor suất nước thường có cấu tạo tương đối đơn giản. Bao gồm một số thành phần chính để đo và truyền tải áp suất nước. Dưới đây là cấu tạo cơ bản của thiết bị:

– Thành Phần Cảm Biến: Thành phần cảm biến thường là một bề mặt. Hoặc màng cảm biến chịu áp suất của nước. Màng cảm biến thường làm bằng các vật liệu đàn hồi như silicon, bạch kim, hoặc cao su. Sự thay đổi trong áp suất nước làm biến đổi hình dạng hoặc đàn hồi của màng cảm biến.

– Bộ Chuyển Đổi: Bộ chuyển đổi là thành phần chính của cảm biến. Chịu trách nhiệm chuyển đổi sự thay đổi về áp suất thành tín hiệu điện. Bộ chuyển đổi này có thể là điện cực, biến trở. Hoặc bất kỳ thành phần điện tử nào khác có khả năng biến đổi tín hiệu.

– Bộ phận vỏ: Cảm biến thường được đặt trong một vỏ bọc bảo vệ. Được làm từ vật liệu chống ăn mòn và chịu áp suất cao. Vỏ bọc bảo vệ cũng giúp cách ly cảm biến khỏi môi trường xung quanh. Bảo vệ nó khỏi các yếu tố bên ngoài như bụi bẩn, nước, hoá chất, và va chạm.

– Kết Nối Ống: Để kết nối cảm biến với đường ống hoặc hệ thống nước. cảm biến thường có một ống nối hoặc đầu nối. Đây là nơi mà áp suất nước tác động lên cảm biến.

– Đầu Kết Nối: Cảm biến thường đi kèm với một đầu kết nối. Để dễ dàng kết nối dây điện với hệ thống điều khiển hoặc bảng điều khiển.

– Chốt Gắn: Một số cảm biến có chốt gắn hoặc các cơ cấu khác. Để đảm bảo rằng cảm biến được đặt ở vị trí cố định và không bị di chuyển.

Nguyên lý hoạt động của cảm biến áp suất nước 4 20ma

Thông số kỹ thuật của sensor áp suất

Các thông số mà các bạn cần quan tâm của cảm biến áp suất là:

– Dải đo áp suất cần đo : 0-4 bar , 0-10 bar 0-16 bar , 0-25 bar , 0-40 bar , 0-60 bar , 0-100 bar , 0-160 bar , 0-250 bar , 0-400 bar , 0-600 bar

– Tín hiệu ngõ ra dạng 4-20mA

– Chân kết nối cơ khí chuẩn G1/2″ , G1/4″

– Kết nối bẳng điện theo chuẩn Iso 4400 hay cable hay Plug 4 pin

 – Cảm biến áp suất có hai dạng : dạng thường và dạng màng

– Loại kết nhanh Iso 4400 thường được dùng vì có thể dùng qua cho các loại cảm biến áp suất khác mà không cần tháo dây tín hiệu

– Nhiệt độ làm việc : 85^oc hoặc 150^oC hoặc 250^oC

– Độ ẩm làm việc 0-100%

– Sai số < 0.5%

– Thời gian đáp ứng < 4ms

– Báo lỗi ~3.7mA hoặc 25 ~ 27mA

– Chuẩn chỗng nhiễu bởi EMC PED RoHS

– Cấp bảo vệ IP 65

– Chống rung động tại 10 … 2000Hz tại 20g

– Chống Shock trực tiếp tại  40g / 6ms – 100 ms

– Vật liệu cảm biến Inox

– Vật liệu chân kết nối : Inox

– Màng cảm biến được làm bằng vật liệu inox

– Nguồn cấp 8 -32Vdc

»» Xem thêm: Cảm biến áp suất Sensys, Cảm biến áp suất nước danfoss

Cách lắp đặt cảm biến áp suất nước

Lắp đặt cảm biến áp suất nước đòi hỏi sự chính xác và cẩn thận để đảm bảo hoạt động đúng cách. Dưới đây là hướng dẫn cơ bản các bước lắp đặt cảm biến áp suất nước:

Bước 1: Chọn Vị Trí Lắp Đặt

Chọn một vị trí trên đường ống nước hoặc thiết bị mà bạn muốn đo áp suất. Vị trí này nên nằm trong phạm vi áp suất cần đo và phù hợp với mục tiêu ứng dụng của bạn. Vị trí lắp đặt cần đủ thăng bằng và ổn định. Để tránh rung động hoặc dao động gây ảnh hưởng đến độ chính xác của đo lường.

Bước 2: Chuẩn Bị Thiết Bị

Kiểm tra cảm biến áp suất đã có và chuẩn bị các công cụ cần thiết như: Đầu nối, ống nối, và dây cáp điện.

Bước 3: Ngắt Nguồn Nước

Trước khi tiến hành lắp đặt. Đảm bảo rằng nguồn nước đã được tắt để tránh rò rỉ hoặc mất nước khi bạn lắp đặt cảm biến.

Bước 4: Lắp Đặt Cảm Biến

Sau các bước trên thì chúng ta tiến hàng lắp đặt cảm biến áp vào vị trí đã chọn trên đường ống nước. Sử dụng đầu nối và ống nối phù hợp để kết nối cảm biến với đường ống. Cảm biến cần được gắn chặt và không bị rò rỉ nước.

Bước 5: Kết Nối Dây Điện

Sau khi lắp xong chúng ta cần kết nối dây điện từ cảm biến áp suất đến hệ thống điều khiển hoặc bảng điều khiển. Thường thì có hai hoặc ba dây, bao gồm dây nguồn (cấp điện), dây tiếp đất, và dây tín hiệu (đầu ra). Tuân thủ màu mã và sơ đồ điện của nhà sản xuất để kết nối đúng cách.

Cảm biến áp suất trong quá trình hoạt động thì chúng ta cũng cần thực hiện bảo trì định kỳ.

Lưu ý rằng các bước lắp đặt có thể có chút khác nhau tùy thuộc vào loại cảm biến áp suất  và ứng dụng cụ thể của bạn. Hãy luôn tham khảo hướng dẫn của nhà sản xuất và tuân thủ các quy định và tiêu chuẩn an toàn.

Địa chỉ cung cấp cảm biến áp suất nước 4 20ma chính hãng, giá tốt

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn vị hợp tác nhập khẩu các dòng cảm biến áp suất Sensys, cảm biến áp suất Danfoss chính hãng tại thị trường Việt Nam. Đến với chúng tôi quý khách hàng sẽ có được sự hài lòng nhất về chất lượng sản phẩm cùng chất lượng dịch vụ.

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành dài hạn 12  tháng, đổi trả miễn phí trong 7 ngày

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO

VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội

Tell: 0968489899 | Email: codienshinko@gmail.com

VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM

VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa

Bài viết Cảm biến áp suất nước 4 20ma đã xuất hiện đầu tiên vào ngày Cơ Điện Lạnh Shinko.

Cảm biến áp suất Sensys là thương hiệu cảm biến đo áp suất của Hàn Quốc. hiện nay được sử dụng nhiều trong các ngành công nghiệp. Cảm biến Sensys có rất nhiều dòng model khác nhau cho các ứng dụng khác nhau. Tuy nhiên, bài viết này sẽ giới thiệu về dòng cảm biến áp suất Sensys Model M5256. Dòng sản phẩm mới nhất này đặt ra một tiêu chuẩn hiệu suất giá mới cho các ứng dụng thương mại và công nghiệp nặng. Dòng máy này thích hợp để đo áp suất chất lỏng hoặc khí. Ngay cả đối với các phương tiện khó như nước bị ô nhiễm, hơi nước và các chất lỏng ăn mòn nhẹ. Vật liệu được làm ướt được làm bằng thép không gỉ STS630 (17-4PH) và độ bền của đầu dò là tuyệt vời mà không có vòng chữ o, mối hàn hoặc chất hữu cơ tiếp xúc với môi trường áp suất.

2. Thông số của cảm biến áp suất Sensys

Để lựa chọn một sản phẩm sao cho chính xác và phù hợp với hệ thống của mình. Nhất là đối với cảm biến áp suất Sensys. Quý khách cần lưu ý đến những thông số kỹ thuật sau:

– Dải đo:

+ 7, 10, 20, 35, 70, 100, 200, 350, 700, 1000bar (Gauge, Compound)

+ 70, 100, 200, 350, 700, 1000bar (Sealed)

–  Cấp chính xác: ±0.5%FS(RSS)

– Phạm vi nhiệt đô bù: -20 ~ 85℃

– Nhiệt độ làm viêc: -40 ~ 125℃(Cable Type : Max 105℃)

– Kiểu kết nối điện: Cable, Packard Connector, Mini Din Connector

– Vibration: 20G at 20 to 200Hz

– Shock: 50G / 11ms

– Vật liệu chế tạo thân chống thấm nước: Thép không gỉ 63

– Trọng lượng trung bình: 85g (Chỉ cảm biến)

* Cấu tạo cơ bản của cảm biến áp suất

Cấu tạo của cảm biến áp suất được tóm tắt như sau

3. Một số lưu ý khi sử dụng cảm biến áp suất Sensys

Khi một điện áp đột biến được đặt vào nguồn điện đầu vào và cực đầu ra. Mạch bên trong có thể bị hỏng. Vì vậy, bạn cần áp dụng các mạch bảo vệ như diode zener và mạch C-R để hấp thụ điện áp đột biến này

Sử dụng cảm biến áp suất Sensys riêng biệt với hệ thống dây điện và nối đất cho đường chắn. Để giảm thiểu tiếng ồn. Khi sử dụng mạch điện tử làm mạch điều khiển công suất cao. biện pháp đối phó với tiếng ồn là rất quan trọng. Trong trường hợp có tiếng ồn từ bên ngoài. Hãy tách đường tín hiệu bị hỏng khỏi nguồn nhiễu để che chắn tĩnh điện và từ tính.

4. Địa chỉ cung cấp cảm biến áp suất uy tín

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn vị hợp tác nhập khẩu và là đại lý phân phối cảm biến áp suất Sensys chính hãng tại thị trường Việt Nam. Đến với chúng tôi quý khách hàng sẽ có được sự hài lòng nhất về chất lượng sản phẩm cùng chất lượng dịch vụ.

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành dài hạn 12  tháng

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO
VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội
Tell: 0968489899 | Email: codienshinko@gmail.com

VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM
VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa

Bài viết Cảm biến áp suất Sensys đã xuất hiện đầu tiên vào ngày Cơ Điện Lạnh Shinko.

Cảm biến áp suất nước danfoss, còn gọi là cảm biến áp lực Danfoss được dùng nhiều trong ngành nước, nước thải và ngành điện lạnh công nghiệp. Cảm biến áp suất Danfoss có nhiều thông số kỹ thuật đặc biệt. Nhiều tín năng nổi bật mà không phải loại nào trên thị trường cũng có. Cảm biến áp lực Danfoss rất nổi tiếng nên được nhiều người tin dùng. Hôm nay chúng ta sẽ cùng nhau tìm hiểu về những thông số kỹ thuật, tính năng, ứng dụng của cảm biến áp suất Danfoss.

2. Thông số kỹ thuật của cảm biến áp suất nước danfoss

Hiện này cảm biến áp suất của Danfoss

– Thương hiệu: Danfoss

– Model: MBS 1900, MBS 3000, MBS…

– Áp suất làm việc: 0-10 bar, 0-16bar…

– Chất liệu thân cảm biến: SS316L

– Tín hiệu ngõ ra: 4-20mA

– Nguồn cấp: 9…28 VDC

– Nhiệt độ làm việc: -20 đến 80 độ C

– Chống sốc: 200g/1ms

3. Ứng dụng của cảm biến áp suất nước danfoss

– Được ứng dụng cho hệ thống máy nén khí, bơm dầu, các ứng dụng bơm nước….

– Trong ngành công nghiệp nước, nước thải, nước phòng cháy chữa cháy chúng ta chắc chắn sẽ phải dùng đến cảm biến áp suất để lấy tín hiệu vầ DCS, bộ hiển thị, PLC…

Ngoài những ứng dụng đa dạng trong hệ thống nước. Cảm biến áp suất Danfoss, còn được ứng dụng phổ biến trong các hệ thống khác như:

* Danfoss MBS3000 cho ngành lò hơi

Với ngành nồi hơi thì MBS3000 có chút không lợi thế so với đối thủ vì nhiệt độ thấp hơn đối thủ. Tuy nhiên khi cúng ta dùng cảm biến áp suất Danfoss kết hợp với ống sysphone chuẩn thì hoàn toàn có thể giải quyết được vấn đề này, giúp cảm biến chạy ổn định và kéo dài độ bền của cảm biến

* Cảm biến áp suất Danfoss cho dầu thủy lực.

Với ngành thủy lực thì chúng ta phải nhắc đến Danfoss MBS3050. Cảm biến danfoss MBS3050 có thang đo khá cao lên đến 600bar có thể chịu đựng áp lực cao đè vào màng cảm biến. Áp lực này sẽ tạo ra 1 lực tương đương 1 cái búa đập vào màng cảm biến. Tuy nhiên với MBS3050 thì mọi thứ đều được hóa giải và không thành vấn đề.

* Cảm biến áp suất Danfoss MBS3000 cho ngành lạnh công nghiệp

Với ngành lạnh công nghiệp thì rất ít cảm biến áp suất của các hãng có thể đáp ứng được. Cảm biến thường được lắp trong máy nén lạnh với môn chất là Gas Amoniac NH3. Với lưu chất này thì bắt buộc chất liệu cảm biến và chất liệu màng cảm biến phải là INOX 316 hoặc INOX 316L thì mới đáp ứng được.

Một vấn đề nữ trong ngành lạnh là nhiệt độ môi chất rất thấp. Xuống nhiệt độ âm rất sâu khoảng dưới -30oC. Một số các dòng cảm biến chỉ chịu được Minimum là -20oC hoặc -25oC. Nghĩa là hoàn toàn không thể chịu đựng cho môi trường nhiệt độ khắc nghiệt này.

Với cảm biến áp suất Danfoss MBS3000 thì đây chỉ là vấn đề nhỏ và được giải quyết nhanh gọn vì theo thông số phía trên. MBS3000 có chất liệu hoàn toàn bằng S.S316L và nhiệt độ lưu chất minimum là -40oC. Một nhiệt độ min và chất liệu cảm biến quá an toàn cho ngành lạnh.

Riêng trong ngành điện lạnh dùng cho máy nén lạnh, môi chất Gas NH3 thì Danfoss luôn là sự lựa chọn hàng đầu. Chính vì thế ở Việt Nam hầu hết các công ty điện lạnh công nghiệp đều biết đến cảm biến Danfoss MBS3000.

4. Những yếu tố cần quan tâm khi lựa chọn cảm biến áp suất

Có rất nhiều loại cảm biến nhau để cân nhắc lựa chọn cho một trường hợp ứng dụng. Để lựa chọn cảm biến áp suất, ta cần lưu ý các thông tin sau:

– Mục đích sử dụng cảm biến đo áp suất

– Thông số kỹ thuật của cảm biến đo áp suất

– Môi trường làm việc của thiết bị cảm biến đo áp suất

– Sai số cho phép của thiết bị cảm biến áp suất cần đo

– Thời gian đáp ứng

– Thông số trên cảm biến có điều chỉnh được không

– Xuất xứ

– Giá thành

– Địa chỉ mua hàng uy tín

5. Địa chỉ cung cấp cảm biến áp suất nước danfoss

Công ty TNHH Cơ Điện Lạnh Và Xây Dựng Shinko là đơn vị hợp tác nhập khẩu và là đại lý phân phối cảm biến áp suất Danfoss chính hãng tại thị trường Việt Nam. Đến với chúng tôi quý khách hàng sẽ có được sự hài lòng nhất về chất lượng sản phẩm cùng chất lượng dịch vụ.

– Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, Packiglist

– Hàng có sẵn, giao hàng nhanh và đảm bảo, trên toàn quốc

– Chính sách giá tốt, hoa hồng hấp dẫn

– Bảo hành dài hạn 12  tháng

– Tư vẫn hỗ trợ thông tin kỹ thuật về hàng hóa 24/7, báo giá nhiệt tình, chuyên nghiệp.

CÔNG TY TNHH CƠ ĐIỆN LẠNH VÀ XÂY DỰNG SHINKO
VPGD – Địa chỉ: Số 25 Khu Tập Thể Viện Điều Tra Quy Hoạch Rừng, Vĩnh Quỳnh, Thanh Trì, Hà Nội
Tell: 0968489899 | Email: codienshinko@gmail.com

VP – Kho Hàng khu vực Miền Nam: Số 2 Bis, Quốc Lộ 1A, P. Trung Mỹ Tây, Quận 12, TP.HCM
VP – Kho Hàng khu vực Miền Trung: Số 171 Đường Tố Hữu, Khu Tân Đồng, Thị Trấn Hậu Lộc, Thanh Hóa

Bài viết Cảm biến áp suất nước danfoss đã xuất hiện đầu tiên vào ngày Cơ Điện Lạnh Shinko.
